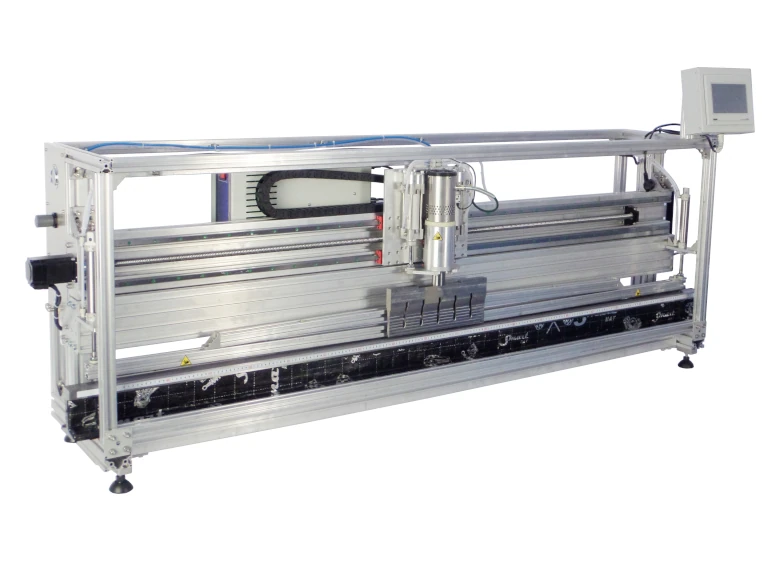

Автоматизированная линия ультразвуковой сварки
серии «Гиминей-Л»
Модель АУСЛ-3/22-ОШ-310
Назначение
Ультразвуковая сварочная линия для соединения многослойных термопластичных материалов методом ультразвуковой низкотемпературной сварки. Реализуется на базе аппарата ультразвукового сварочного серии “ГИМИНЕЙ-Ш” модель АУС-3/22-ОШ-320
Комплектация
Пьезоэлектрическая колебательная система с автоматизированной системой перемещения, электронный генератор с таймером и регулятором выходной мощности.
Технические характеристики:
| Частота ультразвуковых колебаний, кГц | 22±1,65 |
|---|---|
| Габаритные размеры, мм | 2070х420х950 |
| Амплитуда колебаний рабочего инструмента, мкм, не менее | 45 |
| Масса, кг, не более | 150 |
| Система охлаждения | принудительная, воздушная |
| Напряжение питающей сети частотой 50 Гц, В | 220±22 |
| Максимальная потребляемая мощность линии, Вт, не более | 3000 |
| Диапазон регулирования мощности, % | 40-100 |
| Температура окружающего воздуха, °C | от +10 до +35 |
| Относительная влажность окружающего воздуха, %, не более | 60 |
| Давление сжатого воздуха питающей пневматической сети, атм. | 6-7 |
| Расход сжатого воздуха, л/мин, не более | 100 |
| Принцип преобразования электрических колебаний в механические | пьезоэффект |
| Время непрерывной работы, ч, не более, с последующим перерывом, мин, не менее | 8 / 30 |
| Максимальная длина формируемого сварочного шва, мм | 1700 |
| Ширина формируемого сварочного шва, мм, не менее | 2 шва по 1,5 мм |
Цена с НДС
1 900 000 ₽
