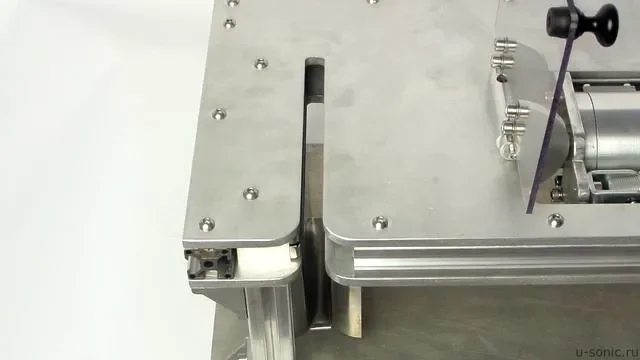

В ролике автоматизированная линия АУСЛ-3/22-ОШ-220 (вариант исполнения №1) формирует продольный шов и одновременно надрезает материал между швами. Такая оснастка позволяет за один цикл получить два герметичных шва с надрезом между ними — изделия потом разделяются без дополнительного режущего инструмента.
Решение применяется в автоматизированных линиях производства изделий из полимерных плёнок и нетканых материалов. Полностью механизированный процесс обеспечивает стабильное качество шва и позволяет отказаться от дорогостоящего пневматического оборудования.
Что важно для сварки с надрезом:
- мощность до 3000 ВА на частоте 20 кГц и амплитуда не менее 50 мкм — запас для плотных плёночных материалов;
- за один цикл формируются два параллельных шва шириной 2,5–3 мм и длиной до 160 мм с надрезом между ними;
- толщина свариваемых листовых материалов — от 0,1 до 2,0 мм;
- педаль удалённого запуска и таймер в генераторе упрощают работу оператора;
- форма окончания инструмента и сварочной опоры выполнена под конкретную геометрию шва и надреза;
- питание от сети 220 В, компактный механический блок 550×600×300 мм.
Сварка с надрезом чувствительна к настройке оснастки: от геометрии инструмента и опоры зависит и герметичность шва, и чистота надреза. Пробный цикл на вашем материале покажет, какая мощность и какая оснастка дадут стабильный результат без прожога и заусенцев.
