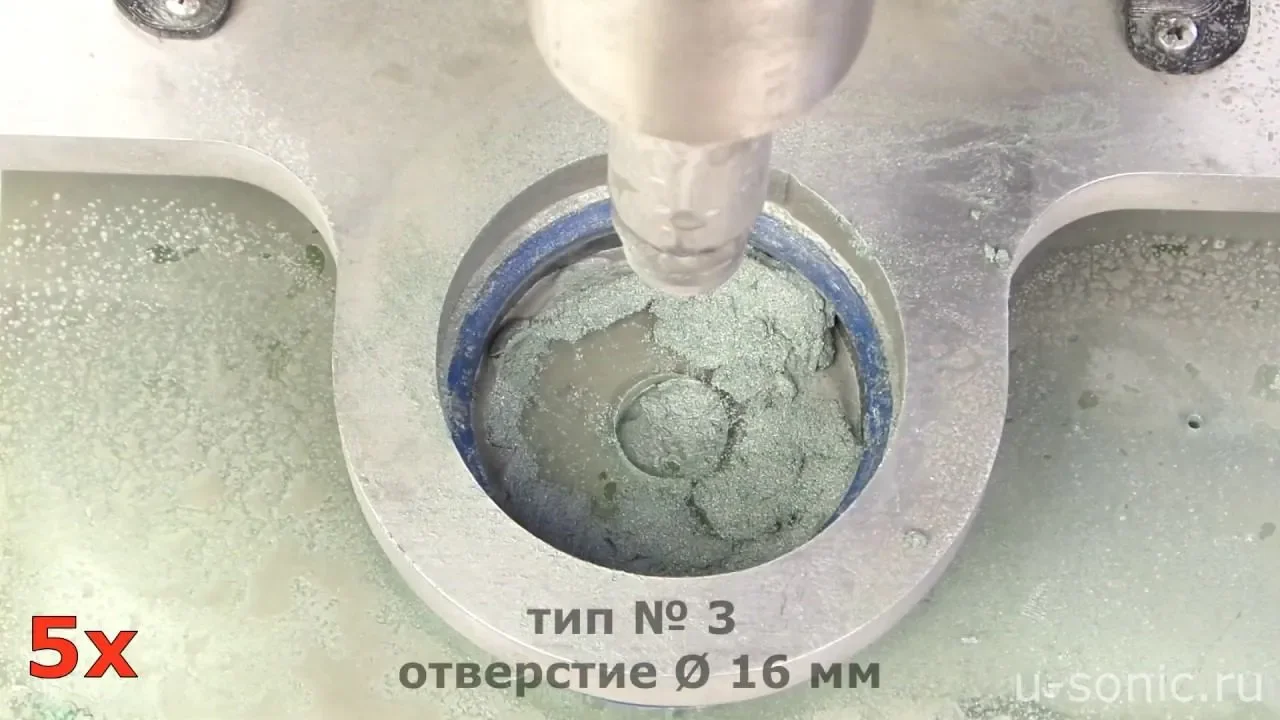

В ролике показаны практические рекомендации по работе на ультразвуковом станке «Сапфир» СУЗ-0,8/22-О (вариант исполнения №2). Станок предназначен для размерной обработки хрупких твёрдых материалов — стекла, камня, керамики: сквозные и глухие отверстия произвольной формы, рельефные рисунки на поверхности и другие операции, где обычный инструмент крошит заготовку.
Метод строится на направленном разрушении материала ударами абразивных зёрен между заготовкой и колеблющимся инструментом. Форма и размеры инструмента точно копируются в материале — отсюда чистые отверстия сложного профиля без сколов и микротрещин. Глубокий разбор процесса дан в монографии Хмелёва В.Н., Барсукова Р.В., Цыганка С.Н. «Ультразвуковая размерная обработка материалов».
На что обратить внимание при настройке обработки:
- мощность до 800 ВА на частоте 22 кГц — запас для твёрдой керамики и камня;
- диаметр отверстий до 45 мм, скорость по стеклу при Ø1 мм — до 15 мм/мин;
- в комплекте до 6 сменных инструментов и штатив для ручного вертикального перемещения;
- регулировка мощности 30–100% и таймер помогают подобрать режим под конкретный материал;
- автоматизация шаговым двигателем задаёт профиль скорости вертикального перемещения инструмента;
- принудительное воздушное охлаждение колебательной системы, питание от сети 220 В.
Стекло, камень и керамика ведут себя под инструментом по-разному: на стекле критична стабильная подача абразива, на керамике — режим без сколов, на камне — стойкость инструмента. Пробная обработка на вашем материале покажет, какой инструмент и какая подача дадут нужную точность и чистую кромку.
