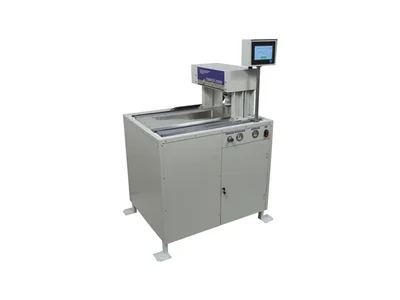

Автоматизированная линия «Гиминей-Л» АУСЛ-0,4/22-ОМ (вариант исполнения №3) соединяет изделия из термопластичных материалов по сложному контуру методом точечной низкотемпературной ультразвуковой сварки. Колебательная система с трехкоординатным перемещением сама ведёт инструмент по заданной траектории, поэтому контур шва не ограничен формой оснастки.
Управление идёт с сенсорной панели: оператор задаёт траекторию и параметры сварки, а линия повторяет их от изделия к изделию. Это даёт стабильное качество шва на сложных контурах, где ручная сварка даёт разброс по точности и прочности.
Что важно для сварки по сложному контуру:
- трёхкоординатное перемещение инструмента — сварка по траектории любой формы;

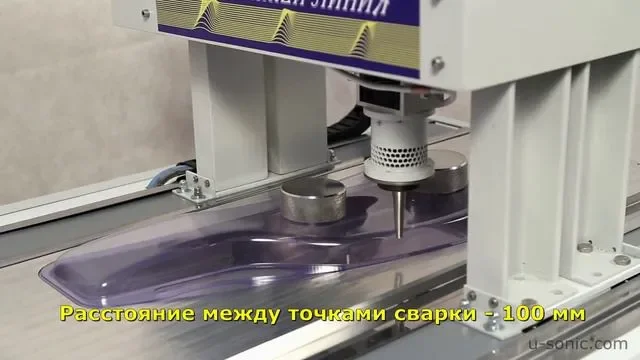

- точечная сварка с диаметром пятна 7 мм — локальное соединение без прогрева всей детали;
- амплитуда не менее 40 мкм на частоте 22 кГц — стабильное проплавление термопласта;
- мощность до 400 ВА без учёта компрессора, рабочее давление до 0,7 МПа;
- сенсорная панель управления упрощает настройку под новое изделие;
- принудительное воздушное охлаждение и расход воздуха не менее 100 л/мин.
Сварка по сложному контуру чувствительна к согласованию скорости перемещения, прижима и мощности: слишком быстрый проход даёт непровар, медленный — перегрев и следы на лицевой поверхности. Пробная сварка на вашем изделии покажет, какая траектория и какой режим дадут герметичный шов по всему контуру.
