Промышленная ультразвуковая сварка пластика

Станки и линии для серийного производства — от 20 до 200 деталей в минуту без клея и нагрева

Запросить консультацию
20–40 кГц Частота колебаний
20–70 мкм Амплитуда
50–3000 Н Усилие прижима
0,1–3 секунды Время сварки

Проблемы и решения

Производства, использующие клеевую или термоконтактную сварку, регулярно сталкиваются с ограничениями, которые сдерживают рост производительности и качество продукции:

Длительный цикл сварки снижает производительность линии

Ультразвуковая сварка: цикл 0,3–3 секунды без предварительного нагрева и охлаждения — в 10–50 раз быстрее термоконтактной сварки

Затраты на клей, припой и растворители увеличивают себестоимость

Ультразвуковая сварка не требует расходных материалов — только электроэнергия. Окупаемость 3–12 месяцев

Термическая деформация и обугливание портят внешний вид изделий

Локальный разогрев только в зоне шва. Материал вне шва остаётся холодным — никаких следов на лицевой поверхности

Сложно автоматизировать клеевую или термоконтактную сварку

Ультразвуковая сварка легко встраивается в роботизированные линии и обрабатывающие центры. Управление по цифровым протоколам

Высокий процент брака при сварке разнородных термопластов

Контроль амплитуды, усилия и времени с точностью до 1%. Стабильное качество при сварке ABS+PC, PP+PE, ПЭТ+ПВХ

Преимущества

Переход на ультразвуковую сварку даёт производству измеримые преимущества:

  • Рекордная скорость цикла

    0,3–3 секунды на одно соединение — до 60 деталей в минуту на одном станке. Идеально для конвейерного производства.

  • Интеграция в производственные линии

    Станки стыкуются с конвейерами, роботами-манипуляторами и системами подачи деталей. Управление по Profinet, EtherCAT, Modbus.

  • Нулевой расход материалов

    Ни клея, ни припоя, ни растворителей. Эксплуатационные затраты ограничены электроэнергией и плановой заменой сонотрода раз в 1–3 года.

  • Контроль качества в реальном времени

    Система отслеживает амплитуду, частоту, усилие и энергию каждого цикла. Бракованное соединение выявляется мгновенно, а не на финальном контроле.

  • Сварка без следов на лицевой поверхности

    Энергия подводится с обратной стороны. Лицевая сторона остаётся нетронутой — критично для корпусов приборов, фар и салонных деталей.

  • Работа 24/7 в три смены

    Промышленные станки рассчитаны на непрерывную эксплуатацию. Ресурс пьезокерамических преобразователей — 5–10 лет при полной загрузке.

Области применения

Ультразвуковые станки работают на заводах по всему миру. Основные отрасли, где технология стала стандартом:

  • Автомобильная промышленность

    Сварка компонентов салона, воздуховодов, бамперов, панелей приборов и корпусов датчиков на конвейерных линиях.

  • Электроника и приборостроение

    Герметизация корпусов датчиков, сварка разъёмов, фиксация плат в корпусах без винтов и клея.

  • Производство упаковки

    Заварка блистеров, контейнеров, туб и пакетов на высокоскоростных линиях розлива и фасовки.

  • Медицинские изделия

    Сварка шприцев, катетеров, фильтров, клапанов и корпусов в чистых помещениях — без клея и загрязнений.

Промышленная ультразвуковая сварка — как это работает

Промышленный ультразвуковой станок преобразует электрическую энергию в механические колебания частотой 20–40 кГц. Генератор подаёт сигнал на пьезокерамический преобразователь, тот колеблет сонотрод (сварочный инструмент), который контактирует с верхней деталью и передаёт колебания в зону шва.

В зоне контакта двух деталей возникают силы трения, локально разогревающие материал до температуры плавления за 0,1–1 секунду. Расплав перемешивается, заполняя микронеровности, после чего колебания отключаются — и за 0,5–2 секунды под давлением формируется монолитный шов.

Почему промышленная ультразвуковая сварка вытесняет клей и термоконтакт

Промышленная ультразвуковая сварка — это смена производственной философии: отказ от расходных материалов, мгновенный цикл и цифровой контроль каждого шва. Сравним три основные технологии сварки термопластов в промышленном масштабе:

Параметр Ультразвуковая сварка Термоконтактная сварка Клеевое соединение
Время цикла 0,3–3 с 10–60 с 10–120 мин (отверждение)
Расходные материалы Не требуются Присадочный пруток Клей, праймер
Энергопотребление за цикл 0,5–5 Вт·ч 50–500 Вт·ч 5–50 Вт·ч (нагрев камеры)
Контроль качества Цифровой, в реальном времени Визуальный, выборочный Разрушающий контроль
Прочность шва 85–100% от материала 70–90% Зависит от клея
Готовность к автоматизации Полная (Profinet, EtherCAT) Частичная Ручная/полуавтомат

Промышленная ультразвуковая сварка — это не компромисс между скоростью и качеством, а технология, которая выигрывает по обоим параметрам одновременно.

Видеоматериалы

Демонстрация работы оборудования в реальных условиях

Ультразвуковая сварка различных материалов - АУС-…

Ультразвуковая сварка многослойных изделий - АУС-…

Ультразвуковая сварка лент пометоудаления (1,8 мм…

Ультразвуковой аппарат для сварки пластмасс, ПВХ …

Ультразвуковая сварка фильтров - АУС-3/22-ОШ-320
Больше видео на нашем канале

Рекомендуемое оборудование

Промышленные станции для ультразвуковой сварки пластика включают: генератор, усилитель, преобразователь и сонотрод. Для высокоскоростных линий выпуска готовых изделий доступны портальные станки, роботизированные сварочные головки и ультразвуковые прессы с электроприводом. Подбор оптимальной конфигурации — по вашему техническому заданию.

Ультразвуковой технологический аппарат серии «Гиминей-ультра»
Модель АУС-0,4/22-ОМЛн
Шовно-шаговое (в виде заклепки декоративной формы) соединение листовых термопластичных материалов (например, конвейерной ленты, ленты пометоудаления …
250 000 ₽

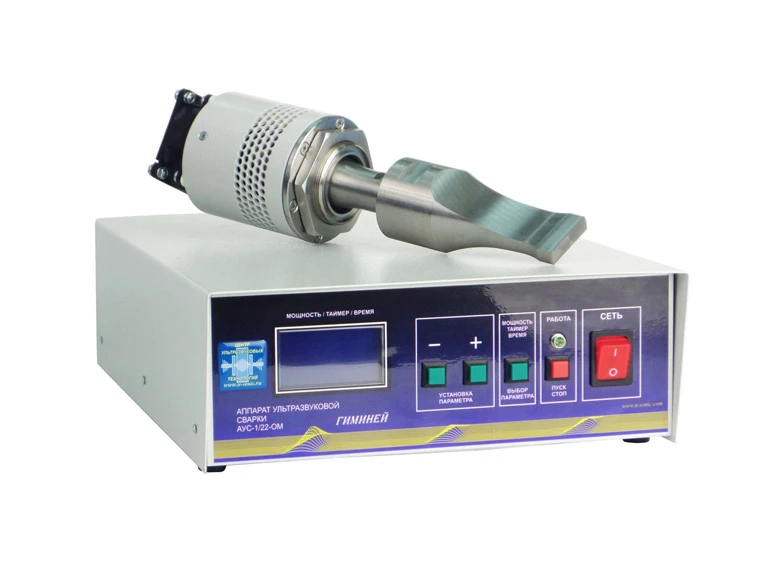

Ультразвуковой технологический аппарат серии «Гиминей-ультра»
Модель АУС-1/22-ОМ
Сварка изделий из термопластичных материалов методами непрерывной и шаговой сварки.
325 000 ₽

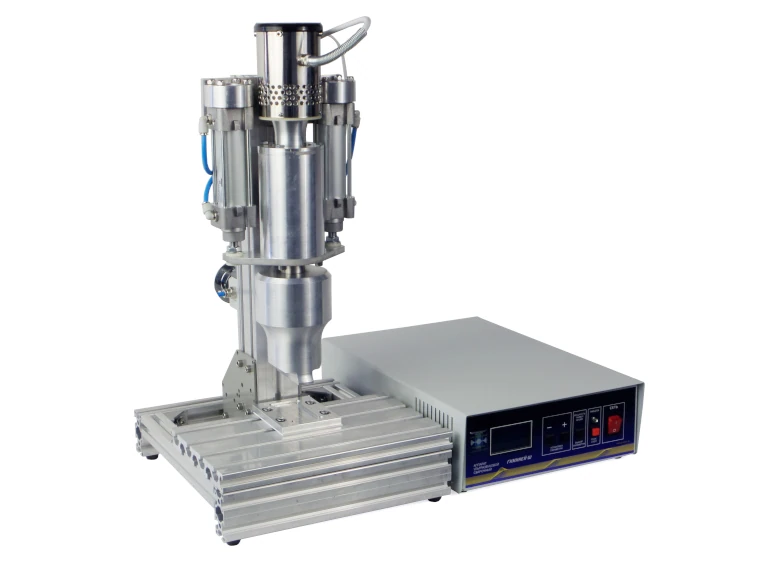

Ультразвуковой технологический аппарат серии «Гиминей-Ш»
Модель АУС-1/22-ОШ-75
Полуавтоматический аппарат настольного исполнения для шовно-шагового соединения листовых термопластичных материалов (полимерные пленки, синтетические…
700 000 ₽
Ультразвуковой технологический аппарат серии «Гиминей-Ш»
Модель АУС-3/22-ОШ-320
Изготовление георешетки, упаковка сыпучих и жидких продуктов в мешки из полимерных материалов, а так же сварка и герметизация различных изделий из ли…
750 000 ₽

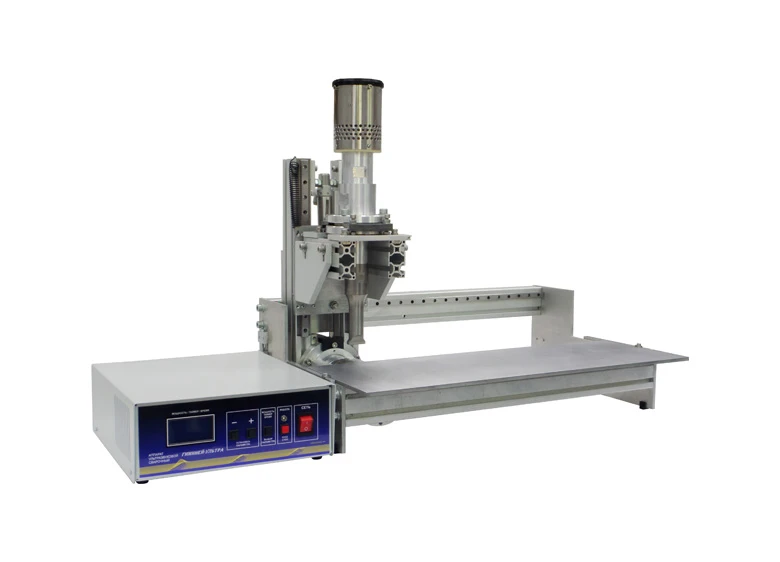

Автоматизированная линия ультразвуковой сварки серии «Гиминей-Л»
Модель АУСЛ-1/22-ОМ
Ультразвуковая сварочная линия для соединения термопластичных материалов непрерывным швом заданной длины. Реализуется на базе аппарата ультразвуковог…
600 000 ₽
Автоматизированная линия ультразвуковой сварки серии «Гиминей-Л»
Модель АУСЛ-3/22-ОШ-310
Ультразвуковая сварочная линия для соединения многослойных термопластичных материалов методом ультразвуковой низкотемпературной сварки. Реализуется н…
1 900 000 ₽
Перейти в каталог

Научные материалы

Монографии, публикации, патенты, лекии и результаты научно-исследовательских работ по данной технологии.

Многофункциональные ультразвуковые аппараты и их применение в условиях малых производств, сельском …

Хмелёв В.Н., Попова О.В. 160 стр.

Применение ультразвука высокой интенсивности в промышленности

В.Н. Хмелев, А.Н. Сливин, Р.В. Барсуков, С.Н. Цыг… 203 стр.

Ультразвуковая сварка термопластичных материалов

В.Н. Хмелев, А.Н. Сливин, А.Д. Абрамов, С.С. Хмел… 281 стр.

Ультразвук. Аппараты и технологии

В.Н. Хмелев, А.В. Шалунов, С.С. Хмелев, С.Н. Цыга… 688 стр.
Все монографии

Контроль качества шва, формируемого при ультразвуковой сварке термопластичных материалов

Хмелев В.Н., Сливин А.Н., Абрамов А.Д., Вакар М.Е.

Автоматизированные устройства ультразвуковой сварки термопластичных материалов

Хмелев В.Н., Хмелев С.С., Абрамов А.Д., Генне Д.В…

Автоматизация процесса ультразвуковой сварки термопластичных материалов

Хмелев В.Н., Генне Д.В., Абраменко Д.С., Хмелев С…

Аппараты для ультразвуковой сварки

Хмелев В.Н., Сливин А.Н., Барсуков Р.В., Цыганок …

Ультразвуковая прессовая шовно-шаговая сварка термопластичных полимерных материалов

Барсуков Р.В., Сливин А.Н., Хмелев В.Н., Цыганок …
Все публикации

Устройство карусельного типа для ультразвуковой сварки изделий из термопластичных материалов (15151…

№151518 Хмелев В.Н.; Хмелев С.С.; Хмелев М.В.; Генне Д.В.…

Устройство конвейерного типа для ультразвуковой сварки изделий из термопластичных материалов (13237…

№132370 Хмелев Владимир Николаевич, Хмелев Сергей Сергеев…

Устройство ультразвуковой сварки изделий по сложному контуру (142905)

№142905 Хмелев Владимир Николаевич, Хмелев Сергей Сергеев…
Все патенты

Ультразвуковая сварка крышки и изделия из ПВД

Исследование параметров ультразвуковой сварки деталей из полиэтилена высокого давления. Оптимизация…
Все результаты НИР

Что такое ультразвук. Как он создается и применяется

PDF RU EN

Ультразвуковые приборы промышленного назначения

PDF RU EN

Особенности ультразвуковых аппаратов различного назначения

PDF RU EN
Все лекции

Часто задаваемые вопросы

Ответы на частые вопросы инженеров и руководителей производств при выборе сварочного оборудования:

Какова максимальная производительность промышленного ультразвукового станка?
Производительность зависит от размера детали и сложности шва. Типовой цикл сварки занимает 0,3–3 секунды — это 20–60 готовых соединений в минуту на однопозиционном станке. Многопозиционные системы с несколькими сонотродами обрабатывают до 200 деталей в минуту. Конкретную производительность для вашей детали рассчитаем в коммерческом предложении.
Можно ли встроить ультразвуковой станок в существующую автоматическую линию?
Да, промышленные станки проектируются для интеграции в линии. Поддерживаются протоколы Profinet, EtherCAT, Modbus TCP, цифровые и аналоговые входы-выходы. Станок может получать команду на сварку от центрального ПЛК и сообщать результат цикла. Механическая интеграция — стандартные крепления и интерфейсы подачи деталей.
Какие материалы сваривает промышленный ультразвуковой станок?
Все термопласты: ABS, PP, PE, PA (нейлон), PC, PMMA (оргстекло), POM, PEEK, PEI, PET/PETE, PVC, PS, ASA, PPS. Возможна сварка разнородных пластиков при условии совместимости температур плавления. Не свариваются термореактивные пластмассы и материалы с высоким содержанием силикона.
Как быстро окупается промышленный ультразвуковой станок?
Средний срок окупаемости — 3–12 месяцев. Основные источники экономии: отказ от клея и припоя (до 300 тыс. руб./год), сокращение времени цикла в 10–50 раз, снижение брака до 0,1–0,5%, отсутствие затрат на компрессоры и вытяжную вентиляцию. Точный расчёт делаем под ваше производство в коммерческом предложении.
Какое обслуживание требуется промышленному станку?
Регламентное обслуживание минимально: замена сонотрода раз в 1–3 года (ресурс 500 000–2 000 000 циклов), проверка пьезокерамического преобразователя раз в 2 года. Смазка направляющих — по регламенту производителя. В отличие от термоконтактных станков, нет нагревательных элементов, которые выходят из строя. Среднее время наработки на отказ — 20 000 часов.
Есть ли риск повреждения внутренних компонентов при сварке корпусов?
Нет, ультразвуковое воздействие строго локализовано в зоне шва. Электронные компоненты, расположенные в нескольких миллиметрах от шва, не подвергаются вибрации и нагреву. Мы подтверждаем безопасность при подборе оборудования под конкретную деталь.

Промышленная ультразвуковая сварка пластика: оборудование для серийного производства

Сварка пластмассовых деталей в промышленных масштабах требует оборудования, которое работает с минимальным временем цикла, обеспечивает повторяемое качество каждого шва и легко встраивается в автоматические линии. Ультразвуковая сварка отвечает этим требованиям, становясь стандартом для автопрома, электроники, производства упаковки и медицинских изделий.

Где применяется промышленная ультразвуковая сварка

  • Автомобильная промышленность: сварка компонентов салона — панелей приборов, воздуховодов, дефлекторов, корпусов датчиков. Сварка бамперов из полипропилена, фиксация электрожгутов в клипсах.
  • Электроника: герметизация корпусов блоков управления, сварка разъёмов и коннекторов. Фиксация печатных плат в пластиковых корпусах без саморезов.
  • Упаковка: высокоскоростная заварка блистеров, пластиковых туб, контейнеров и крышек на линиях розлива напитков и фасовки продуктов.
  • Медицина: сварка шприцев, катетеров, вентиляционных масок, фильтров и корпусов приборов в чистых помещениях класса ISO 7–8. Отсутствие клея исключает риск биологического загрязнения.

Масштабирование и кастомизация

Промышленные ультразвуковые станки поставляются в нескольких конфигурациях: от автономного станка с ручной загрузкой до полностью интегрированного модуля в роботизированной ячейке. Возможна кастомизация под конкретную деталь: проектирование оснастки, разработка сонотрода, настройка цикла под геометрию и материал. Подбор оптимальной конфигурации и расчёт производительности — по вашему чертежу или техническому заданию.
