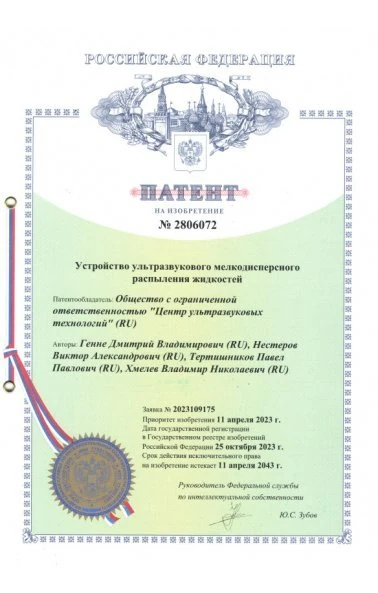

Устройство ультразвукового мелкодисперсного распыления жидкостей (2806072 )

Изобретение относится к устройству для мелкодисперсного распыления жидкости. Техническим результатом является увеличение производительности процесса при одновременном уменьшении среднего размера формируемых частиц и обеспечение возможности формирования плоских факелов распыления вязких жидкостей. Технический результат достигается устройством для мелкодисперсного распыления жидкости, в котором преобразователь выполнен в виде последовательно установленных отражающей металлической накладки, двух пьезоэлектрических кольцевых элементов и рабочей накладки. Концентратор выполнен из металла в виде тела вращения, состоящего из двух последовательно выполненных цилиндрических участков, длиной, соответствующей шестой части длины волны формируемых ультразвуковых колебаний, между ними выполнен плавный радиальный переход, на участке плавного перехода, в месте минимума продольных механических колебаний системы, выполнен кольцевой поясок крепления концентратора. С внешней стороны торцевой поверхности корпуса выполнены осесимметричные относительно центрального отверстия выступы, с каналами подачи газового потока, имеющие выходы, направленные под углом к оси выходящего из корпуса цилиндрического участка концентратора, на расстояние не менее диаметра поверхности распыления.
