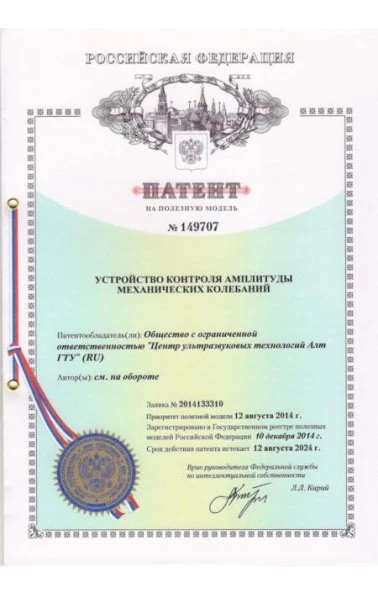

Устройство контроля амплитуды механических колебаний (149707)

Устройство контроля амплитуды механических колебаний, содержащее последовательно установленные в корпусе и акустически связанные между собой заостренный с одного конца металлический волновод и пьезоэлектрический элемент, отличающееся тем, что металлический волновод со стороны, противоположной заостренному концу, снабжён контактной площадкой, размер которой не превышает размера пьезоэлемента, между контактной площадкой и пьезоэлементом размещена эластичная прокладка из звукопоглощающего материала, волновод размещён с возможностью перемещения перпендикулярно поверхности пьезоэлемента в цилиндрической втулке, одна сторона которой касается обратной стороны контактной площадки волновода, на другой стороне цилиндрической втулки выполнено фиксируемое резьбовое соединение с корпусом, размеры пьезоэлемента выбраны из условия обеспечения его минимальной резонансной частоты, превышающей не менее чем в 10 раз минимальную частоту контролируемого сигнала.
