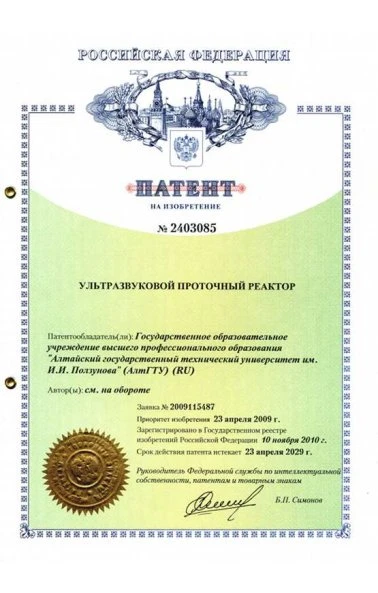

Ультразвуковой проточный реактор (2403085)

Изобретение относится к области ультразвуковой техники, предназначенной для кавитационной обработки жидкостей. Ультразвуковой проточный реактор содержит проточную камеру и расположенный в ней и соединенный с источником ультразвуковых колебаний излучатель. Излучатель выполнен в виде цельного стержня переменного сечения, причем участки большего сечения расположены вдоль стержня так, что расстояния между центрами этих участков соответствуют половине длины волны ультразвуковых колебаний в материале стержня. Форма переходов между участками стержня большего и меньшего сечений может быть выбрана или линейной, или радиальной, или экспоненциальной из условий обеспечения заданного направления излучения УЗ колебаний во внутренний объем проточной камеры. Проточная камера выполнена в виде полого цилиндра, на внутренней поверхности которого, симметрично относительно участков стержня большего сечения, размещены отражатели ультразвука, выполненные в виде тел вращения. Технический результат при использовании заявленного изобретения позволяет повысить производительность и обеспечивает равномерную ультразвуковую обработку жидкостей.
