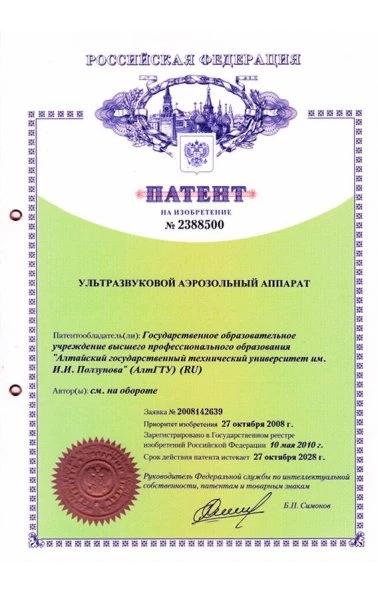

Ультразвуковой аэрозольный аппарат (2388500)

Изобретение относится к области медицинской техники, а именно к ультразвуковым аэрозольным аппаратам (ингаляторам) индивидуального пользования. Аппарат содержит генератор электрических колебаний, соединенный с пьезоэлектрическим преобразователем, установленным в акустическом контакте с концентратором, выполненным в виде тела вращения с изменением диаметра и большей и меньшей торцевыми поверхностями, меньший торец которого сообщен через концентратор с резервуаром для подачи распыляемой жидкости. Концентратор выполнен с конусным, экспоненциальным или ступенчатым изменением диаметра вдоль продольной оси, большая торцевая поверхность которого образована плоскими, симметричными относительно продольной оси гранями, расположенными на равных расстояниях от центра меньшей из торцевых поверхностей, в котором выполнено капиллярное отверстие, связанное с полостью, сообщенной с резервуаром для подачи распыляемой жидкости. Пьезоэлектрический преобразователь выполнен в виде пьезоэлектрических пластин, соединенных с гранями большей торцевой поверхности концентратора. Использование изобретения позволяет работать аппарату в любом положении, при регулировании дисперсного состава формируемого аэрозоля.
