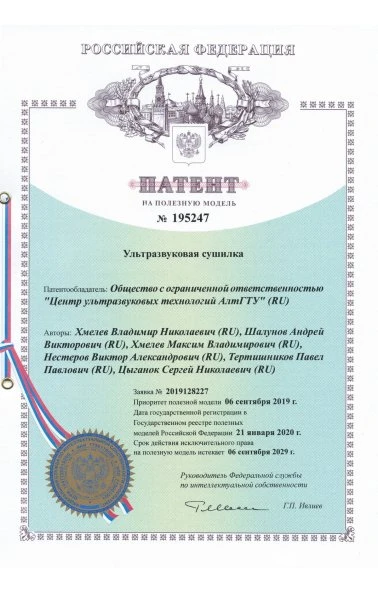

Ультразвуковая сушилка (195247)

Техническое решение - полезная модель относится к области техники, связанной с созданием оборудования для реализации сушки различных материалов при помощи ультразвуковых колебаний высокой интенсивности. Ультразвуковая сушилка содержит сушильную камеру с источником ультразвуковых колебаний в виде пьезоэлектрической колебательной системы, состоящей из связанных между собой пьезоэлектрического преобразователя с жидкостной системой охлаждения, концентратора колебаний и излучателя в виде металлического диска, с плоской фронтальной излучающей поверхностью и ступенчатым профилем тыльной стороны. Геометрические размеры и форма тыльной поверхности выбраны из условия формирования, нарастающих по амплитуде к периферии диска колебаний, диаметр диска равен половине диаметра внутреннего объема сушильной камеры, а расстояние между поверхностью тыльной стороны диска и поверхностью торцевой стенки сушильной камеры выбрано равным половине диаметра диска. На внутренней поверхности торцевой стенки сушильной камеры размещен отражатель ультразвуковых колебаний, выполненный в виде двух концентрически расположенных усеченных конусов с углом разворота, равным 90 градусов, конусы соединены между собой и прикреплены к торцевой стенке верхними основаниями.
