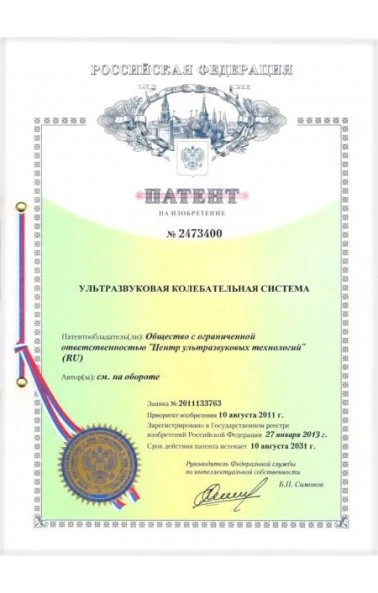

Ультразвуковая колебательная система (2473400)

Использование: для формирования и излучения ультразвуковых колебаний высокой интенсивности. Сущность: заключается в том, что ультразвуковая колебательная система, предназначенная для ввода в технологические среды ультразвуковых колебаний повышенной мощности при интенсивности колебаний 10-30 Вт/см, состоит из многопакетного преобразователя, бустерного звена и ультразвукового излучателя. Ультразвуковой многопакетный преобразователь, содержащий общую частотно-понижающую излучающую накладку многопакетного пьезоэлектрического преобразователя, выполненную в виде тела вращения, обеспечивает генерацию ультразвуковых колебаний, энергия которых через бустерное звено передает ультразвуковому излучателю, состоящему из последовательно состыкованных полуволновых модулей переменного сечения. Выбор размеров каждого последующего модуля осуществляется из условия обеспечения соответствия резонансной частоты излучателя резонансной частоте преобразователя. Технический результат: обеспечение возможности создания ультразвуковой колебательной системы, позволяющей производить интенсивную обработку жидких сред различной вязкости и дисперсного состава. 5 ил.
