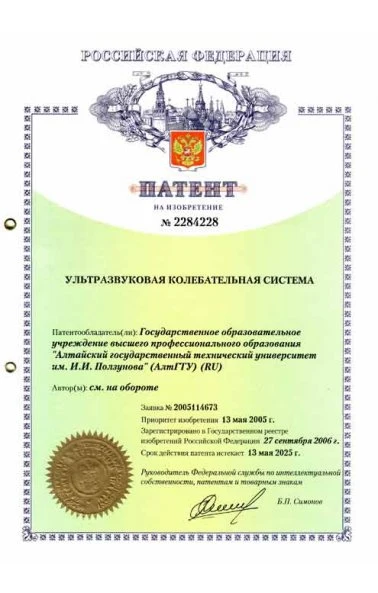

Ультразвуковая колебательная система (2284228)

Изобретение относится к ультразвуковой технике, а именно к конструкциям ультразвуковых колебательных систем. Техническим результатом изобретения является увеличение амплитуды колебаний при одновременном снижении потребляемой энергии, уменьшение габаритных размеров и массы. Ультразвуковая колебательная система выполнена из расположенных на формирующей колебания поверхности концентратора пакетов пьезоэлектрических элементов. На пакетах пьезоэлементов расположены отражающие накладки, поверхность которых, противоположная к пьезоэлементам, выполнена плоской или ступенчато переменной по диаметру. Концентратор имеет узел крепления и оканчивается поверхностью с рабочим инструментом. Формирующая и излучающая поверхности концентратора имеют в сечении прямоугольную форму одинаковой длины, а отношение их поперечных размеров выбирается из условия обеспечения заданного коэффициента усиления концентратора. Суммарная длина отражающей накладки, пакета пьезоэлементов и участка концентратора до узла крепления равна шестой части длины волны ультразвуковых колебаний. Длина участка концентратора, на котором осуществляется плавный радиальный переход и участка с поперечным размером, соответствующим излучающей поверхности, равны шестой части длины волны ультразвуковых колебаний.
