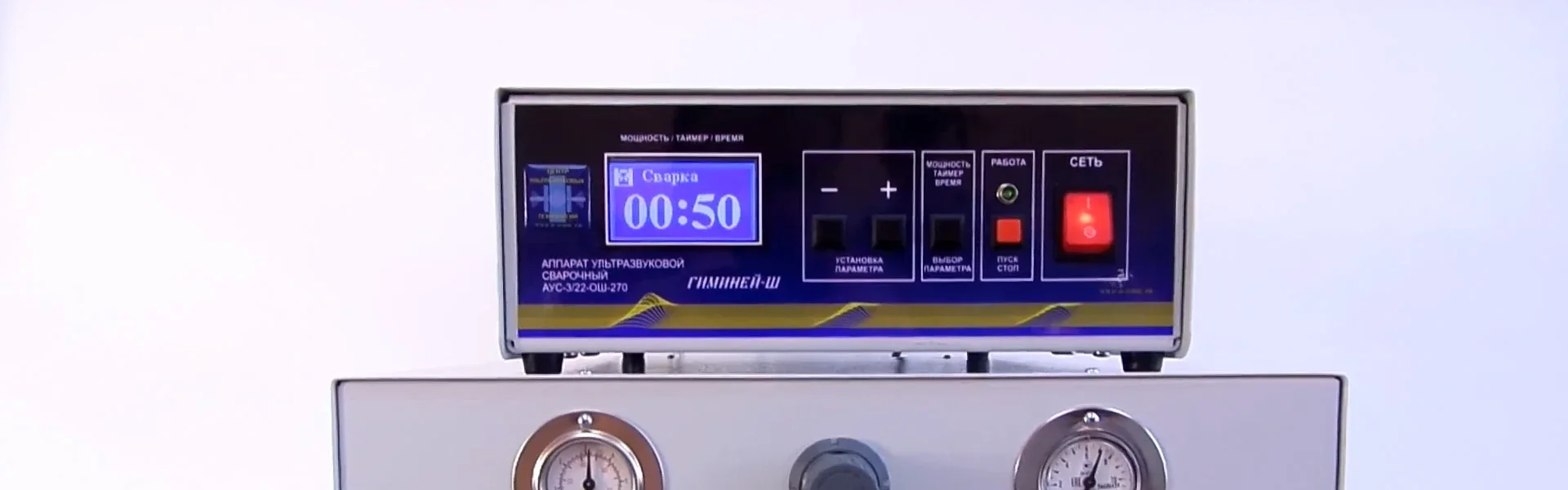

Ультразвуковые генераторы для сварки: источник мощности и его подбор

Источник мощности с PLL-автоподстройкой частоты в составе колебательной системы

100–3000 ВАМощность

22, 36 и 44 кГцЧастота

PLLАвтоподстройка

От перегрузок и к/зЗащита

Ультразвуковой генератор превращает сетевое напряжение в высокочастотные электрические колебания нужной мощности. Именно он задаёт энергию, которая через преобразователь и излучатель доходит до свариваемой детали.

Страница про источник мощности: как он устроен, зачем нужна система PLL, как подобрать мощность под материал и почему генератор поставляется только вместе с согласованной колебательной системой.

Сварочные системы с генератором в комплекте

Цена с НДС

250 000 ₽

Запросить КП

Подробнее

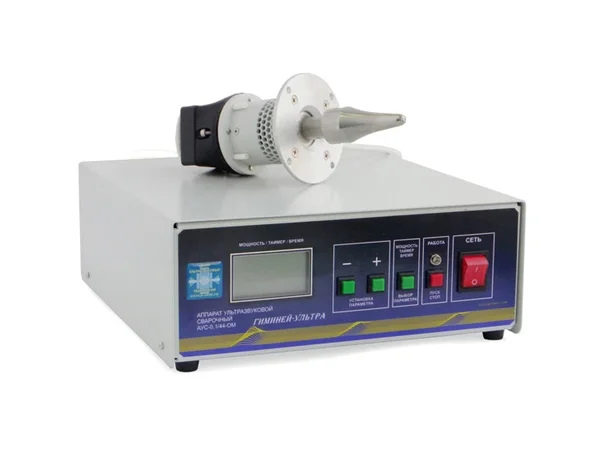

Серия «Гиминей-ультра»

Модель АУС-0,4/22-ОМЛн

Назначение

Шовно-шаговое (в виде заклепки декоративной формы) соединение листовых термопластичных материалов (например, конвейерной ленты, ленты пометоудаления и т.д.).

Технические характеристики:

Мощность, ВА, не более	400
Частота механических колебаний, кГц	22±1,65
Амплитуда колебаний рабочего инструмента, мкм, не менее	60
Толщина скрепляемых листовых материалов, мм	0,1-5
Время сварки (в зависимости от толщины и типа материала), с	0,3-10

В каталог

В витрине — сварочные системы, в которых генератор согласован с преобразователем, излучателем и рабочим инструментом. Такая связка даёт заявленную мощность на шве, параметры режима фиксируем на ваших образцах. Гарантия — 12 месяцев, рабочие инструменты — расходные элементы.

PLL, защита и предсказуемость шва

Резонанс уходит при смене инструмента и нагреве — амплитуда плавает от цикла к циклу

PLL держит резонанс: шов повторяется от детали к детали без ручной подстройки

Генератор не подходит к уже имеющейся колебательной системе

До поставки проверяем совместимость по резонансной частоте, мощности и разъёму

Параметр	Генератор с PLL	Генератор с фиксированной частотой
Подстройка частоты	Автоматическая, по резонансу	Отсутствует
Повторяемость шва	Высокая	Зависит от нагрузки
Смена рабочего инструмента	Работает без перенастройки	Требуется ручная подстройка
Защита от перегрузки	По току и фазе	По току, менее чувствительно
Нагрев при уходе с резонанса	Контролируемый	Резкий рост
Поставка	С колебательной системой и рабочим инструментом	Как отдельный блок

Стабильность шва определяется не только мощностью, но и тем, насколько точно источник держит резонанс. PLL снимает две проблемы: разброс амплитуды между циклами и риск перегрева при смене оснастки или материала.

Мощность источника под материал и толщину

Материал и задача	Ориентир по мощности	Особенность режима
ABS, детали до 2 мм	400–1000 ВА	Базовый режим, широкий запас по настройке
ПЭТ, тонкие стенки	400–1000 ВА	Следить за временем выдержки: избыток даёт помутнение
Поликарбонат	400–1000 ВА	Жёсткий контроль амплитуды
ПММА (оргстекло)	400–1000 ВА	Пониженная амплитуда, риск микротрещин
ПВХ	400–1000 ВА	Пластифицированный состав требует меньшей мощности
Полипропилен	1000–3000 ВА	Высокая вязкость расплава, точная амплитуда
Полиэтилен	1000–3000 ВА	Критична выдержка при низкой температуре плавления
Полиамид (нейлон)	1000–3000 ВА	Просушка перед сваркой обязательна
Многослойные изделия	1000–3000 ВА	Мощность распределяется по слоям, тест обязателен

Мощность выбирают с запасом по вязкости расплава: полипропилен, полиэтилен и полиамид требуют больше энергии, чем ABS и ПЭТ при той же толщине стенки.

Ориентир из таблицы — отправная точка. Точную мощность и режим подбираем на ваших образцах: на результат влияют наполнители, красители и геометрия шва.

Как проходит заказ сварочной системы

Прозрачный и отлаженный процесс — от первой консультации до поставки готового оборудования и технического сопровождения.

Консультация

Анализ задачи и подбор оптимального решения

Проектирование

Разработка технической документации и 3D-моделей

Изготовление

Производство и тестирование оборудования

Поставка

Доставка до клиента и техническое сопровождение

Гарантия качества и надежности

Все оборудование проходит многоступенчатый контроль качества и сертификацию Росстандарта. Гарантия 1 год и постгарантийное обслуживание. Мы несём полную ответственность за качество нашей продукции и предоставляем техническую поддержку на всех этапах эксплуатации.

Сертификаты и декларации ЕАС

Гарантия 1 год

Постгарантийное обслуживание

Вопросы об ультразвуковых генераторах

Работаете ли вы с оборудованием других производителей?

Нет. Поставляем, настраиваем и обслуживаем только собственные системы: генератор, преобразователь, излучатель и рабочий инструмент подбираются как один комплект. Подключение к чужим генераторам и колебательным системам не выполняем.

Можно ли купить генератор отдельно?

Нет, мы поставляем ультразвуковой генератор только в комплекте с колебательной системой. Это гарантирует совместимость и стабильную работу оборудования.

Что такое PLL и зачем он нужен?

PLL (Phase-Locked Loop) — автоподстройка частоты: генератор держит резонанс колебательной системы при смене инструмента, детали и нагреве. Без неё амплитуда плавает, а при уходе с резонанса блок перегревается.

Как долго служит оборудование?

Срок службы зависит от интенсивности работы и условий охлаждения. Быстрее всего изнашивается рабочий инструмент, а не электроника. Платы и силовые элементы ремонтируем, включая период после гарантии.

Можно ли отремонтировать аппарат в случае поломки?

Да: ремонтируем платы и силовые элементы, в том числе после гарантии. Гарантия — 12 месяцев, рабочие инструменты в неё не входят.

Подходит ли оборудование для сварки ПВХ?

Да, уз-генератор отлично работает с пластифицированным ПВХ и ПВХ-плёнками. Для жёсткого ПВХ требуется точная настройка амплитуды — мы помогаем с этим на этапе тестирования.

Место генератора в сварочной системе

Полная цепь ультразвуковой сварки состоит из четырёх звеньев: генератор, преобразователь (пьезокерамический излучатель), волновод с рабочим инструментом и свариваемая деталь. Электрическая энергия проходит по цепи последовательно, и на каждом звене теряется часть мощности.

Отсюда важное следствие: паспортная мощность генератора — это не мощность, доходящая до шва. Реально до детали доходит меньше, и тем сильнее падение, чем длиннее волновод и чем больше его износ. Поэтому подбор ведут по системе целиком, а не по одному блоку.

Зачем нужна PLL-автоподстройка

Каждая колебательная система — преобразователь, волновод, инструмент, деталь — имеет собственную резонансную частоту. Она смещается от номинала при изменении нагрузки: другая деталь, другая геометрия инструмента, износ, нагрев.

Система PLL (Phase-Locked Loop) непрерывно подстраивает частоту генератора под текущий резонанс. Это даёт три эффекта:

Стабильность амплитуды при меняющихся условиях — шов повторяется от цикла к циклу.
Защиту от перегрузки. Генератор сходит с резонанса до того, как блок перегреется.
Совместимость инструмента. С одним источником работают разные рабочие инструменты без ручной перенастройки.

Генератор с жёстко заданной частотой дешевле, но при смене инструмента оператор вынужден подстраиваться вручную, а при уходе системы с резонанса падает эффективность и растёт нагрев.

Как выбрать мощность

Мощность выбирают по материалу, толщине стенки и площади шва. Ориентиры по номиналу:

100–400 ВА — мелкие детали, лабораторные стенды, ручной инструмент.
400–1000 ВА — средние детали, настольные аппараты, небольшие серии.
1000–3000 ВА — толстостенные детали, вязкие расплавы, крупные серии.

Для полипропилена, полиэтилена и полиамида запас по мощности больше, чем для ABS и ПЭТ: высокая вязкость расплава требует большей длительности подвода энергии. Первая рекомендация по конкретной детали всегда даётся после теста.

Почему блок не продаётся отдельно

Генератор без преобразователя и волновода бесполезен: резонансные характеристики неизвестны, а паспортная мощность не гарантирует результат. На рынке такие блоки встречаются как запчасти к уже работающим системам — там, где колебательная система заведомо совместима.

Мы поставляем источник в составе комплекта: согласованный преобразователь, волновод, набор рабочих инструментов и параметры режима, зафиксированные по вашим деталям. Так исключается ситуация, когда блок куплен, а система к нему не подходит.

Защита и ремонт

Промышленные генераторы имеют защиту от перегрузки по току, от работы без нагрузки и от короткого замыкания. Платы и силовые элементы ремонтируем, в том числе после гарантийного срока: списывать аппарат из-за одного блока нет смысла.

Гарантия — 12 месяцев; рабочие инструменты к ней не относятся, это расходные элементы. Выбор аппарата под задачу разобран в обзоре сварочных аппаратов, непрерывный шов по плёнкам — на странице шовной сварки.
