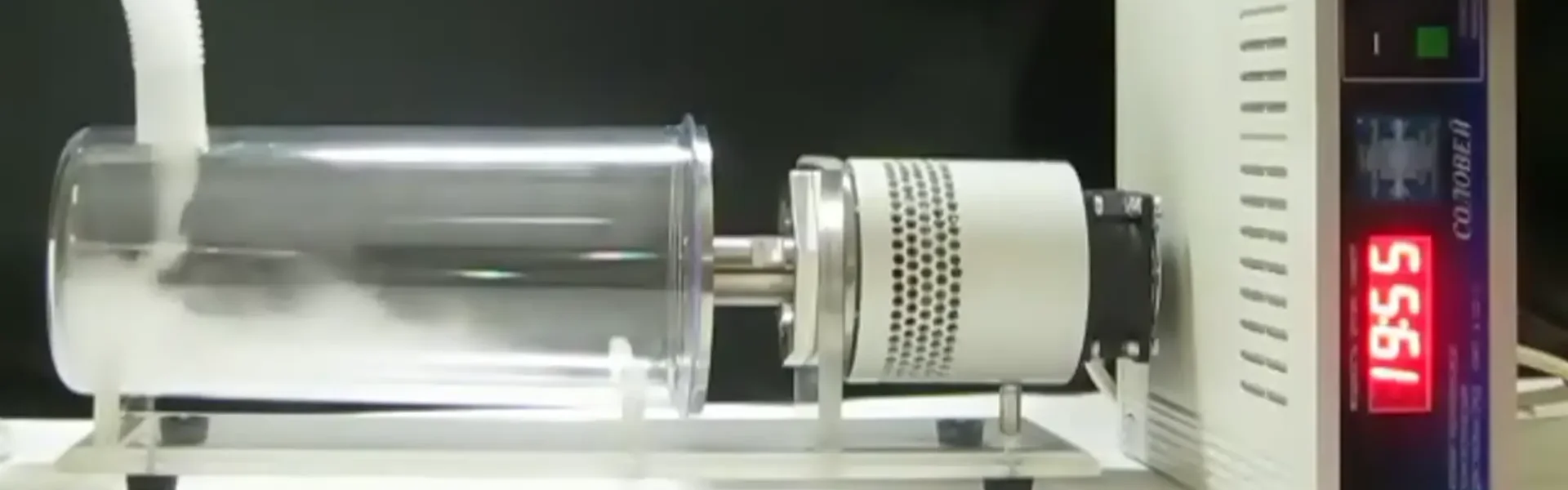

Ультразвуковая коагуляция аэрозолей: оборудование и технологии

Оборудование для ультразвуковой коагуляции: укрупнение субмикронных частиц для эффективной очистки газов.

< 1 мкм Размер частиц

20–40 кГц Частота колебаний

до 100% Возврат продукта

до 99% Эффективность улавливания

Ультразвуковая коагуляция — это физический метод укрупнения мелкодисперсных частиц и капель аэрозоля под воздействием высокоинтенсивных ультразвуковых колебаний. Частицы сталкиваются, слипаются и образуют крупные агломераты, которые затем легко улавливаются стандартными фильтрами или осаждаются под действием силы тяжести.

Технология востребована в системах очистки газов, пылеулавливания, утилизации ценных компонентов и в промышленной безопасности. Ультразвуковые коагуляторы u-sonic встраиваются в существующие газоходы и вентиляционные системы, работают в непрерывном режиме и не требуют расходных материалов.

В отличие от электрофильтров и рукавных фильтров, ультразвук эффективно работает с субмикронными частицами (менее 1 мкм), которые плохо улавливаются традиционными методами. Это делает технологию незаменимой для очистки дымовых газов, аспирационных выбросов и технологических аэрозолей.

Оборудование для ультразвуковой коагуляции

Цена с НДС

450 000 ₽

Запросить КП Подробнее

Серия «Соловей»

Модель УЗАГС-0,15/22-ОТ

Назначение

Воздействие на газовые среды высокоинтенсивными ультразвуковыми колебаниями. Аппарат может использоваться для бесконтактной сушки материалов, осаждения дыма и пыли, коагуляции аэрозолей, гашения пен и т.п.

Технические характеристики:

Мощность, ВА, не более	250
Частота механических колебаний, кГц	22±1,65
Питание от сети переменного тока напряжением, В	220±22
Максимальный уровень звукового давления (в пределах 1 м), дБ, не менее	158
Время непрерывной работы, ч	8

В каталог

Для лабораторных и пилотных задач достаточно аппарата мощностью 100–400 Вт с частотой 22–44 кГц. Для промышленных газоходов и вентиляционных систем рекомендуются проточные установки мощностью от 1000 Вт, работающие в непрерывном режиме с производительностью до нескольких тысяч м³/час.

Инженеры нашего центра помогут подобрать аппарат под вашу задачу: тип аэрозоля, дисперсный состав частиц, объём газового потока. Проведём тестирование на ваших образцах и предложим оптимальную конфигурацию.

Почему ультразвук лучше традиционных методов очистки?

Традиционные фильтры не улавливают субмикронные частицы и аэрозоли

Ультразвуковая коагуляция укрупняет частицы до размеров, при которых работают стандартные фильтры

Электрофильтры энергозатратны и требуют регулярной замены электродов

Ультразвуковой коагулятор потребляет в 3–5 раз меньше энергии и не имеет расходных элементов

Рукавные фильтры создают высокое сопротивление и требуют частой замены рукавов

Ультразвук не увеличивает гидравлическое сопротивление и продлевает срок службы фильтров в 2–3 раза

Параметр	Ультразвуковая коагуляция	Электрофильтры	Рукавные фильтры
Эффективность для частиц < 1 мкм	Высокая	Средняя	Низкая
Гидравлическое сопротивление	Низкое	Низкое	Высокое
Энергопотребление	Низкое	Высокое	Среднее
Расходные материалы	Не требуются	Электроды	Рукава, картриджи
Возврат ценных компонентов	Полный	Частичный	Частичный
Пожаровзрывобезопасность	Высокая	Требуется искрогашение	Риск возгорания рукавов

Ультразвуковая коагуляция выигрывает у электрофильтров и рукавных фильтров по эффективности для субмикронных частиц, энергопотреблению и отсутствию расходников. При этом ультразвук пожаровзрывобезопасен и позволяет полностью возвращать уловленные ценные компоненты в производство.

Сравнение ультразвуковой коагуляции с другими методами

Отрасль	Тип аэрозоля	Результат
Металлургия	Дымовые газы, сварочные аэрозоли, оксиды металлов	Снижение выбросов, возврат ценных металлов
Химическая промышленность	Кислотные туманы, аэрозоли реагентов	Соответствие нормам ПДК, возврат реагентов
Энергетика	Дымовые газы ТЭЦ, аэрозоли масел	Снижение выбросов, продление ресурса фильтров
Пищевая промышленность	Аэрозоли масел, муки, сахара	Улавливание ценных продуктов, улучшение условий труда
Фармацевтика	Аэрозоли активных веществ	Чистота воздуха, соответствие GMP

Ультразвуковая коагуляция применяется в металлургии, химической промышленности, энергетике, пищевом производстве и фармацевтике. Технология адаптируется под конкретный тип аэрозоля и условия эксплуатации, а уловленные ценные компоненты возвращаются в производство.

Как мы подбираем оборудование для коагуляции

Прозрачный и отлаженный процесс — от первой консультации до поставки готового оборудования и технического сопровождения.

Консультация

Анализ задачи и подбор оптимального решения

Проектирование

Разработка технической документации и 3D-моделей

Изготовление

Производство и тестирование оборудования

Поставка

Доставка до клиента и техническое сопровождение

Гарантия качества и надежности

Все оборудование проходит многоступенчатый контроль качества и сертификацию Росстандарта. Гарантия 1 год и постгарантийное обслуживание. Мы несём полную ответственность за качество нашей продукции и предоставляем техническую поддержку на всех этапах эксплуатации.

Сертификация Росстандарта

Гарантия 1 год

Постгарантийное обслуживание

Часто задаваемые вопросы об ультразвуковой коагуляции

Чем ультразвуковая коагуляция отличается от обычной фильтрации?

Фильтрация улавливает частицы механически, но плохо работает с субмикронными аэрозолями. Ультразвук сначала укрупняет частицы в десятки раз, а затем они легко улавливаются стандартными фильтрами. Это позволяет достичь эффективности до 99% там, где обычные методы бессильны.

Для каких частиц эффективна ультразвуковая коагуляция?

Для частиц размером от 0,1 до 10 мкм — то есть для большинства промышленных аэрозолей: дымовых газов, сварочных аэрозолей, кислотных туманов, аэрозолей масел и порошков. Для крупных частиц (более 10 мкм) она тоже работает, но там обычные методы уже достаточно эффективны.

Можно ли встроить коагулятор в существующий газоход?

Да. Ультразвуковой коагулятор монтируется через стенку газохода или вентиляционной системы. Существующая конструкция не меняется, а сам аппарат подключается к системе управления по промышленным протоколам (Profinet, EtherCAT, Modbus TCP).

Возвращаются ли уловленные компоненты в производство?

Да, если продукт представляет ценность. Уловленные частицы возвращаются в технологический процесс без потери свойств. В металлургии это оксиды металлов, в пищевой промышленности — масла и порошки, в химической — реагенты. Затраты на очистку окупаются стоимостью возвращённого продукта.

Требуются ли расходные материалы при эксплуатации?

Нет. Ультразвуковой коагулятор работает на электроэнергии и не требует замены расходных элементов. Единственное, что может потребовать обслуживания — сонотрод (излучатель) при работе с агрессивными средами. Ресурс сонотрода — от 1 до 3 лет в зависимости от условий.

Как подобрать аппарат под мою задачу?

Оставьте заявку на тестирование — мы проведём пробную коагуляцию на вашем аэрозоле, подберём частоту, амплитуду и конструкцию излучателя, а затем порекомендуем конкретную модель. Так вы точно будете знать, что оборудование подходит для вашего процесса.

Ультразвуковая коагуляция аэрозолей в промышленности

Компания «Центр Ультразвуковых Технологий» разрабатывает и производит ультразвуковые аппараты для коагуляции аэрозолей с 1994 года. Наши установки применяются в металлургии, химической промышленности, энергетике, пищевом производстве и фармацевтике для очистки газов и улавливания ценных компонентов.

Как работает ультразвуковая коагуляция

В основе метода — акустическая кавитация и акустическое течение. Под воздействием ультразвуковых колебаний высокой интенсивности в газовом потоке создаются зоны локального сжатия и разрежения. Частицы аэрозоля начинают колебаться с разными скоростями, сталкиваются друг с другом и слипаются. Образовавшиеся агломераты в десятки и сотни раз крупнее исходных частиц, и их легко улавливать стандартными фильтрами или осаждать под действием силы тяжести.

Ультразвуковой коагулятор устанавливается в газоход или вентиляционную систему. Он не создаёт существенного гидравлического сопротивления и не требует изменения существующей конструкции системы. Аппарат работает в непрерывном режиме и не требует расходных материалов.

Преимущества ультразвуковой коагуляции

Эффективность для субмикронных частиц — улавливает частицы менее 1 мкм, которые плохо задерживаются традиционными фильтрами.
Низкое гидравлическое сопротивление — не требует мощных вентиляторов и не увеличивает энергозатраты системы.
Отсутствие расходных материалов — не нужно закупать и утилизировать фильтры, электроды и рукава.
Возврат ценных компонентов — уловленные частицы возвращаются в производство, окупая затраты на очистку.
Пожаровзрывобезопасность — ультразвук не создаёт искр и не требует искрогашения.
Простота интеграции — аппарат монтируется в существующие газоходы и системы управления.

Области применения

Ультразвуковая коагуляция востребована в:

Металлургии — дымовые газы, сварочные аэрозоли, оксиды металлов.
Химической промышленности — кислотные туманы, аэрозоли реагентов.
Энергетике — дымовые газы ТЭЦ, аэрозоли масел.
Пищевой промышленности — аэрозоли масел, муки, сахара.
Фармацевтике — аэрозоли активных веществ.

Как выбрать аппарат для коагуляции

При выборе аппарата учитывайте:

Объём газового потока — для лабораторных задач достаточно 100–400 Вт, для промышленных систем — от 1000 Вт.
Дисперсный состав частиц — для субмикронных частиц требуется более высокая интенсивность обработки.
Условия эксплуатации — для агрессивных сред и высоких температур подбираются специальные материалы излучателя.
Возможность интеграции — для существующих газоходов выбирайте аппараты с монтажом через стенку.

Инженеры нашего центра помогут подобрать аппарат под вашу задачу, проведут тестирование на ваших образцах и предложат оптимальную конфигурацию. Свяжитесь с нами для консультации.
