Ультразвуковой технологический аппарат
серии «Гиминей-ультра»
‹
›
‹
›
Модель АУС-0,4/22-ОМ
(Вариант исполнения №1)
Назначение

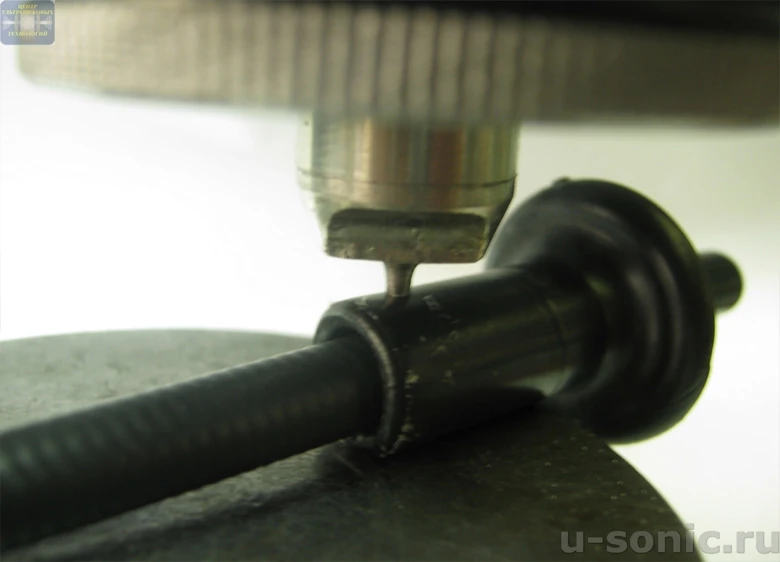

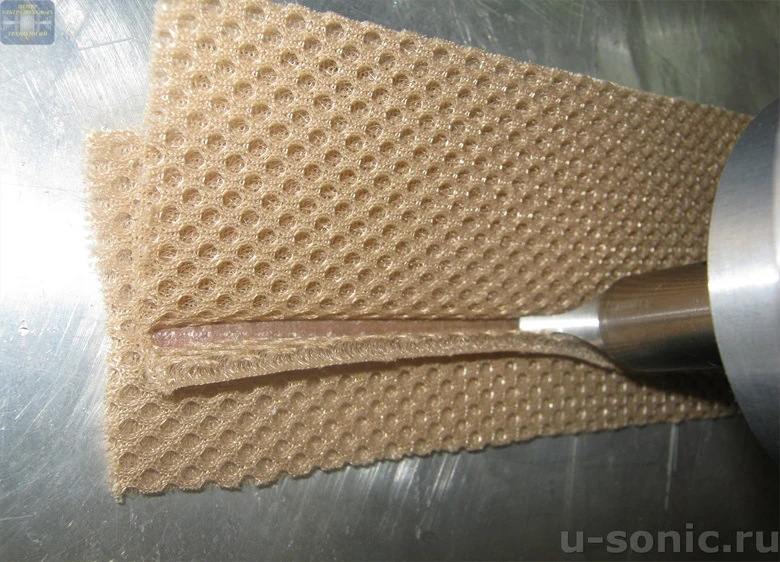

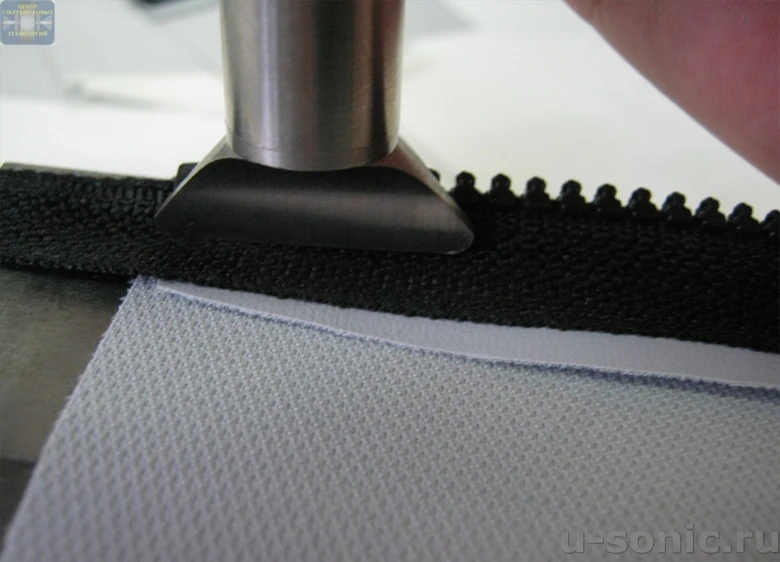

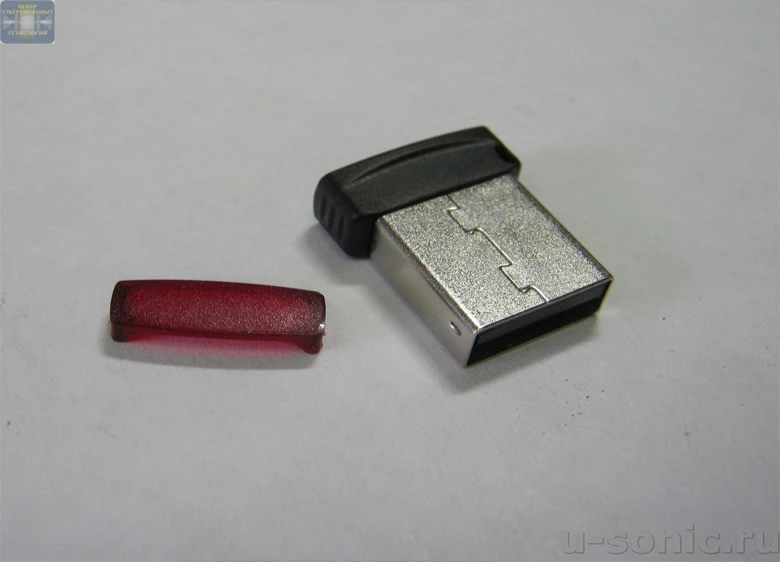

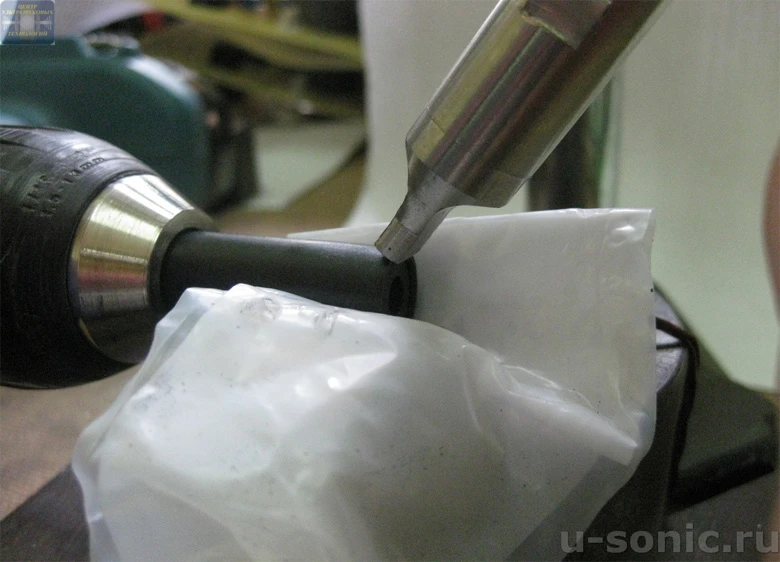

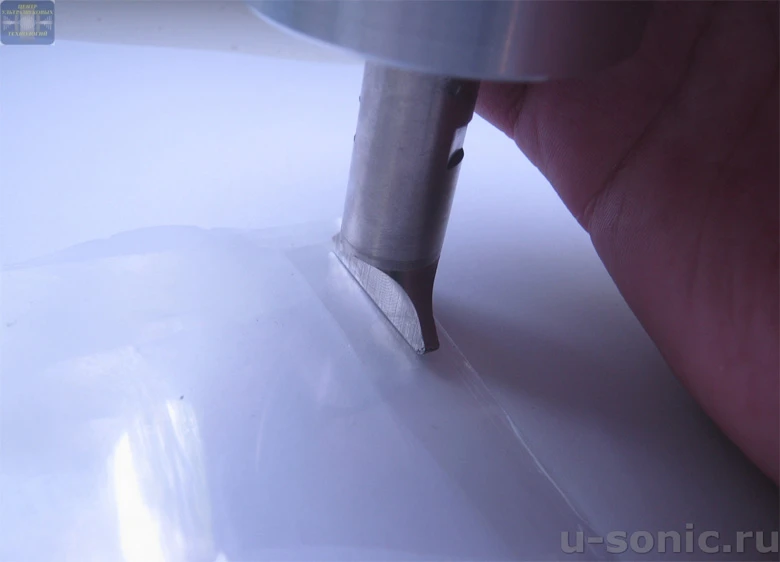

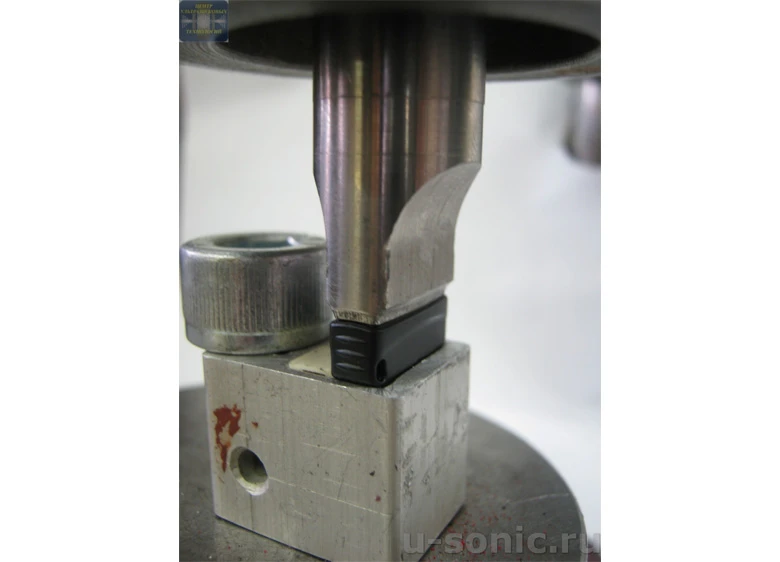

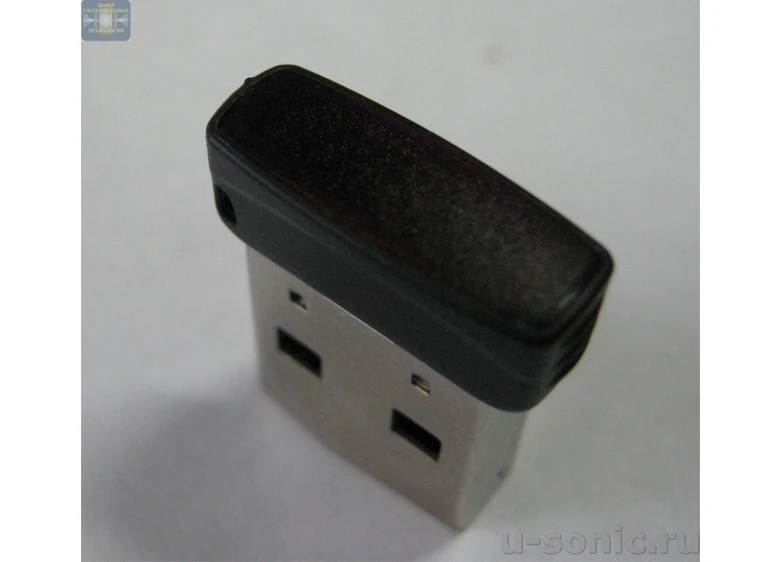

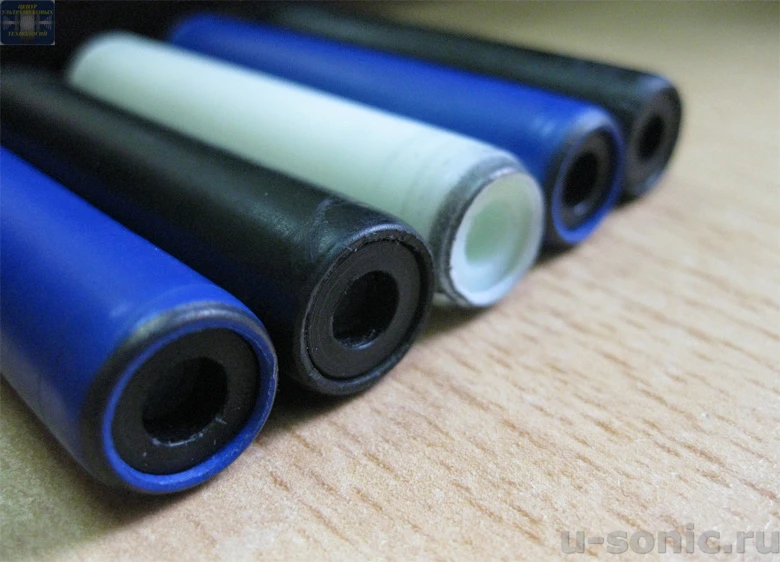

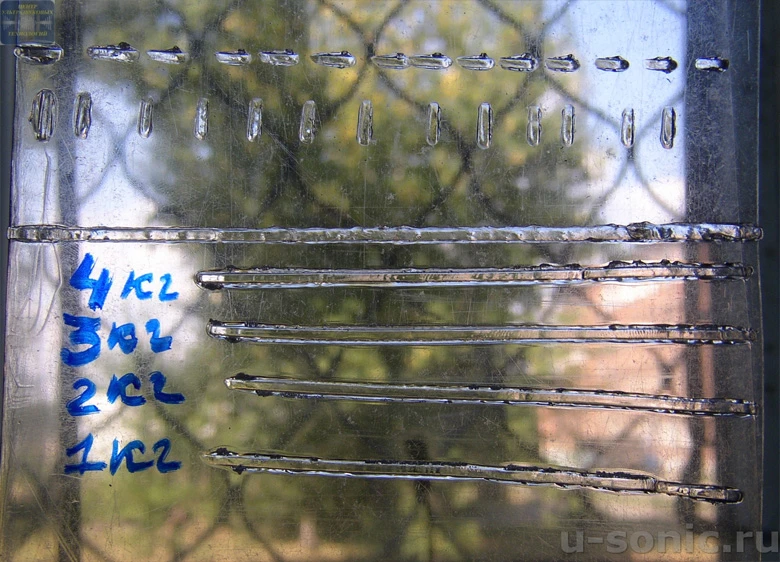

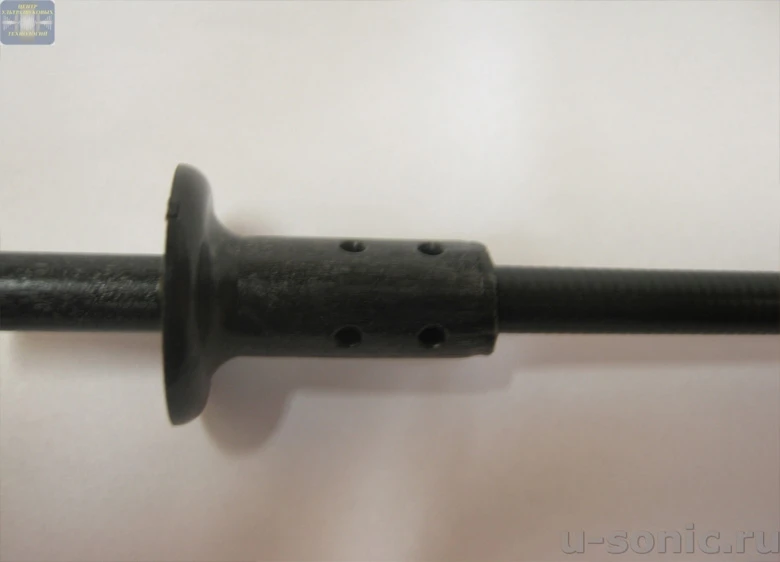

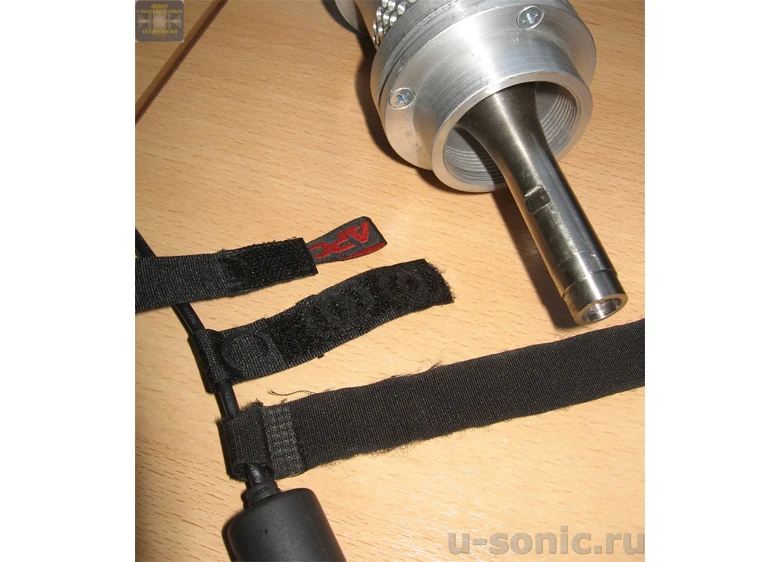

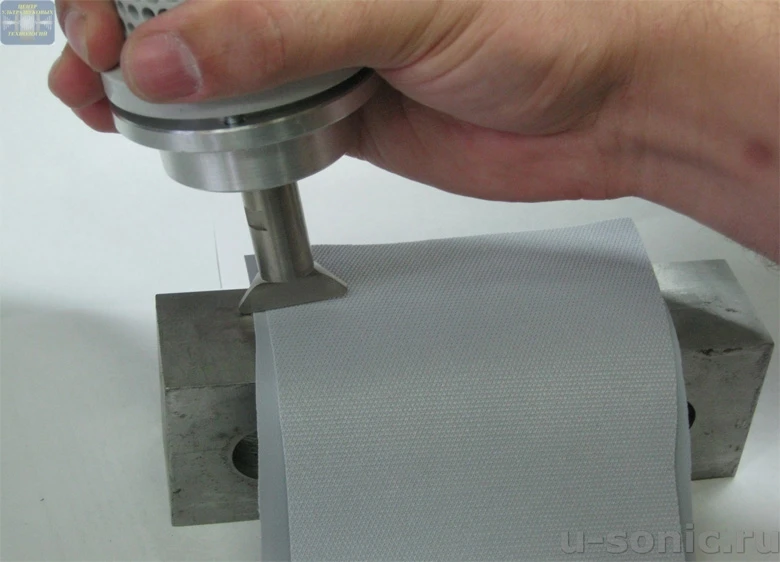

Соединение конструкционных изделий и листовых материалов методом непрерывной или пошаговой низкотемпературной ультразвуковой сварки.
Комплектация

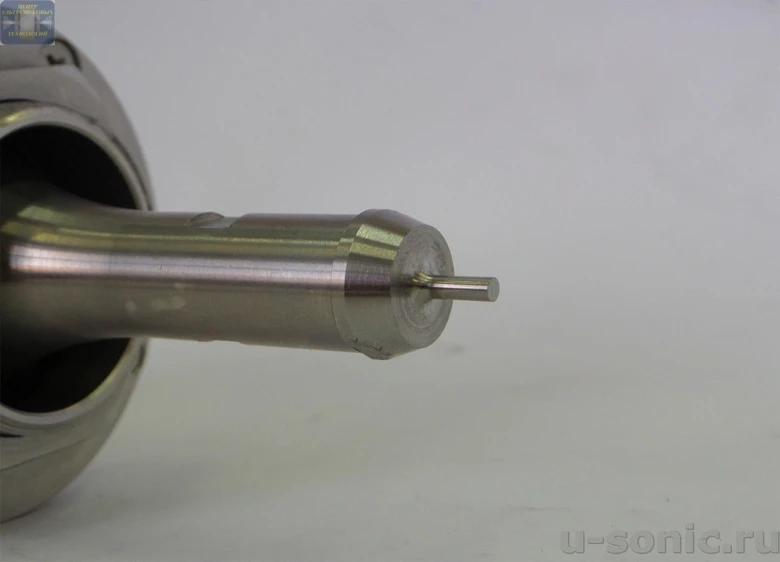

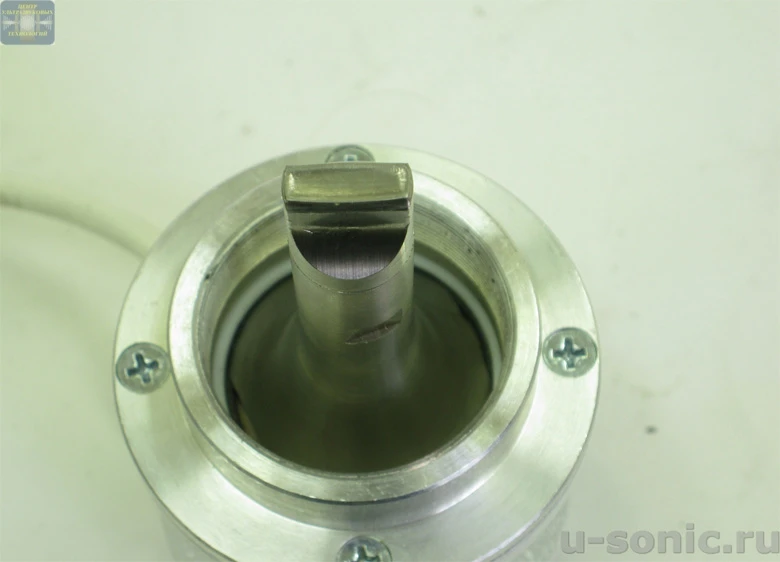

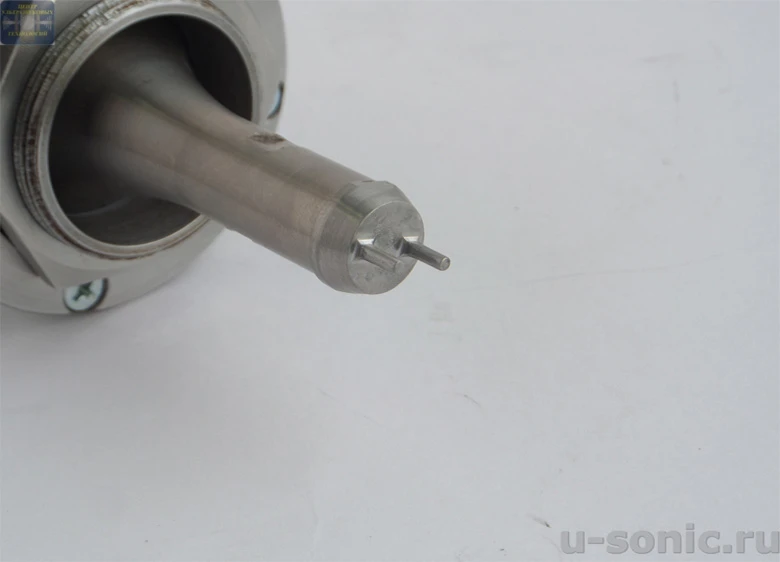

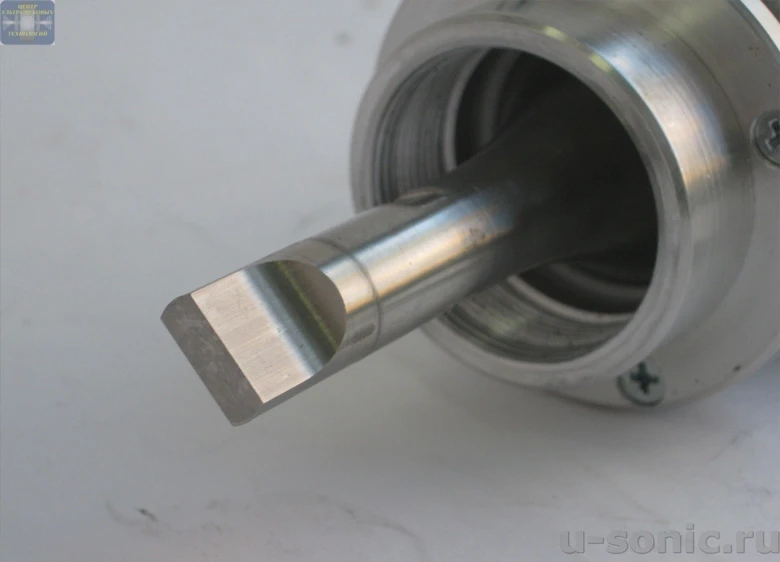

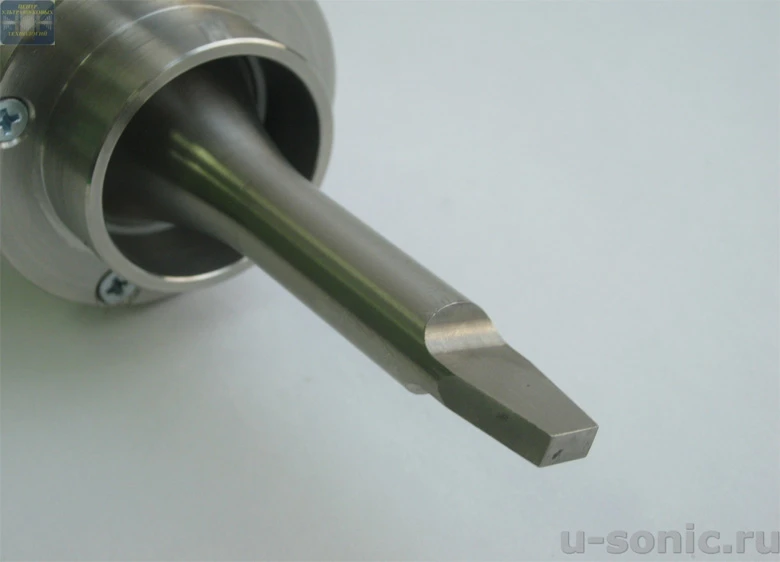

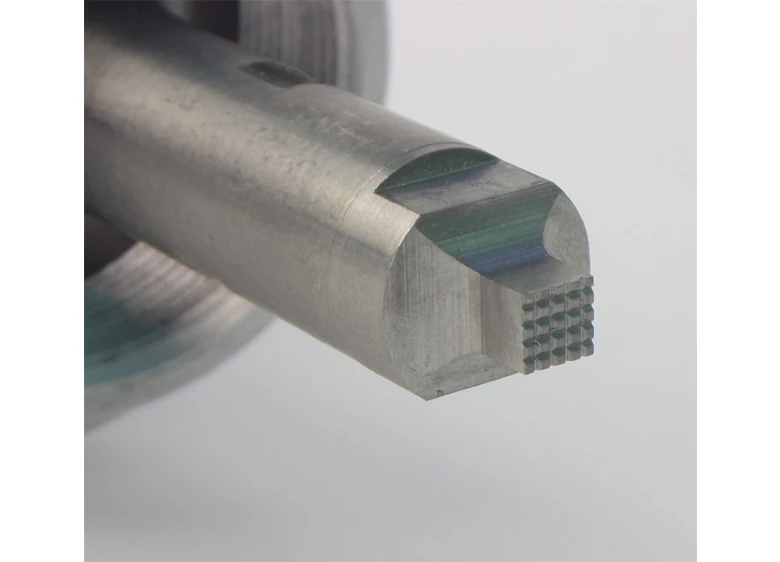

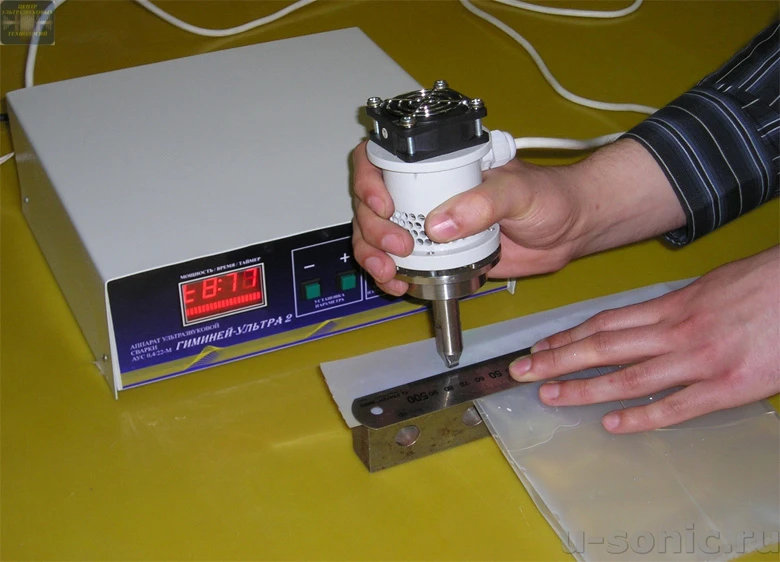

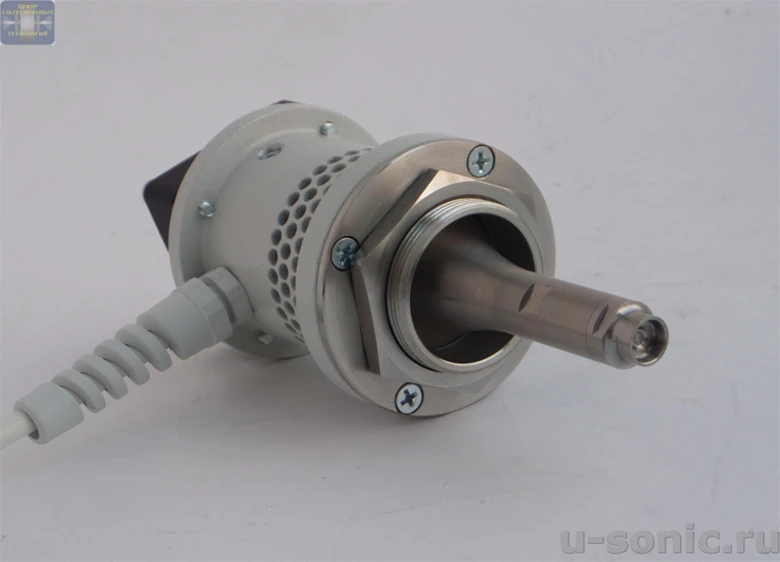

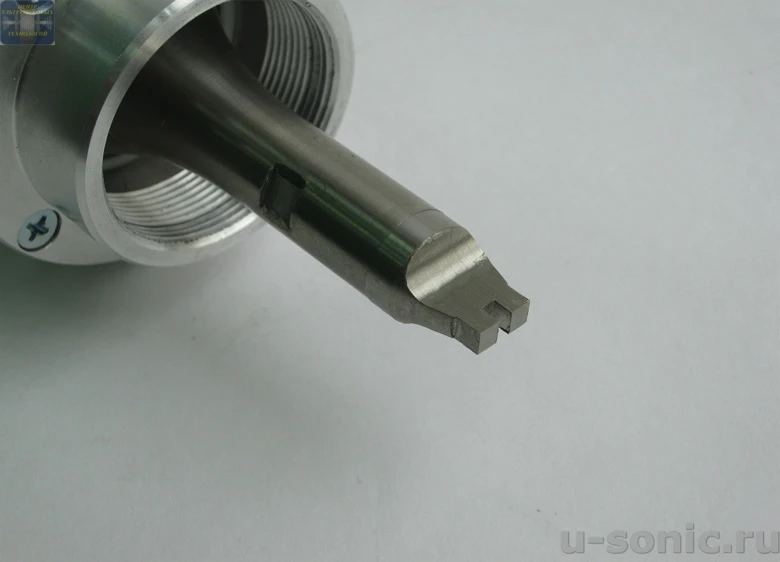

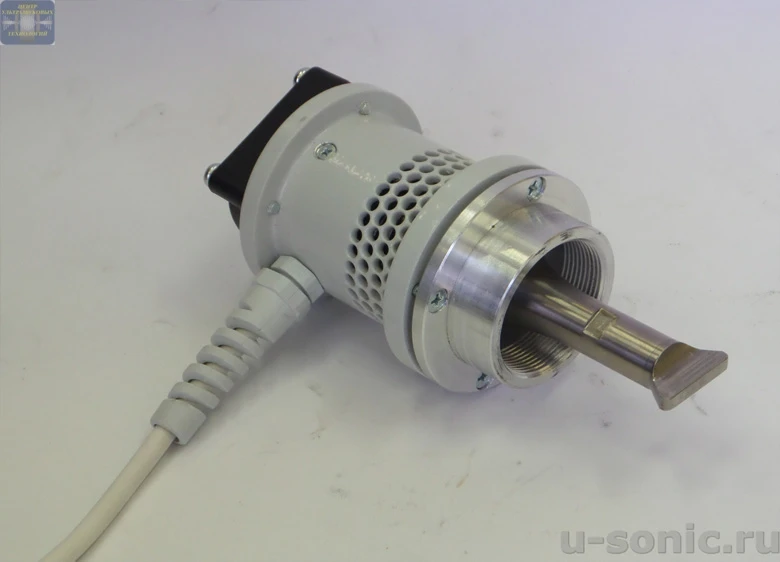

Электронный генератор с таймером и регулятором выходной мощности (30-100%), пьезоэлектрическая колебательная система в металлическом корпусе с принудительным воздушным охлаждением, рабочий инструмент (форма и размеры рабочего окончания – по согласованию).
Другие варианты исполнения:
1
2
Технические характеристики:
| Мощность, ВА, не более | 400 |
|---|---|
| Частота ультразвуковых колебаний, кГц | 22±1,65 |
| Питание от сети переменного тока напряжением, В | 220±22 |
| Габаритные размеры: электронный генератор, мм | 330х290х115 |
| Габаритные размеры: колебательная система, мм | Ø70х140 |
| Время непрерывной работы, ч | 8 |
| Амплитуда колебаний рабочего инструмента, мкм, не менее | 40 |
| Толщина свариваемых материалов: при точечной сварке, мм | 0,1-5 |
| Толщина свариваемых материалов: при непрерывной сварке, мм | 0,1-2 |
| Максимальная скорость сварки (при толщине материала 200 мкм), м/с | 0,3 |

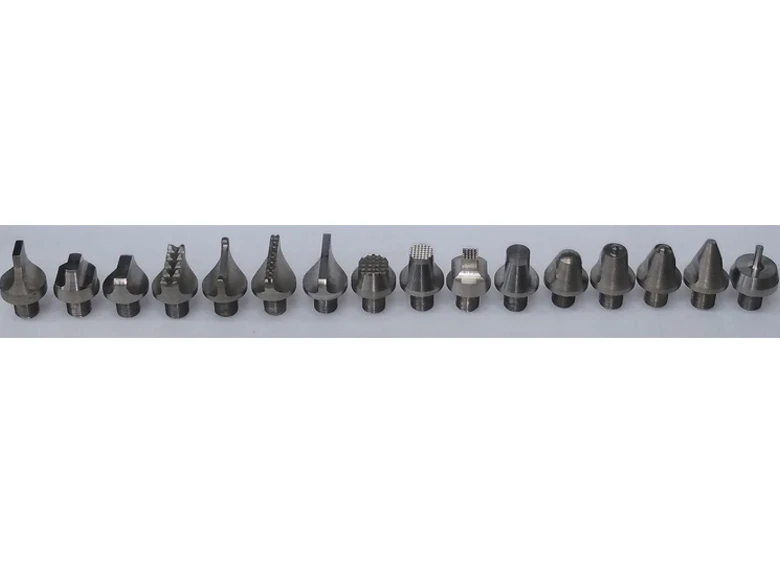

| Размеры излучающей поверхности инструментов, мм | Ø8; 2,5х25; 4х8 |
Цена с НДС
250 000 ₽
