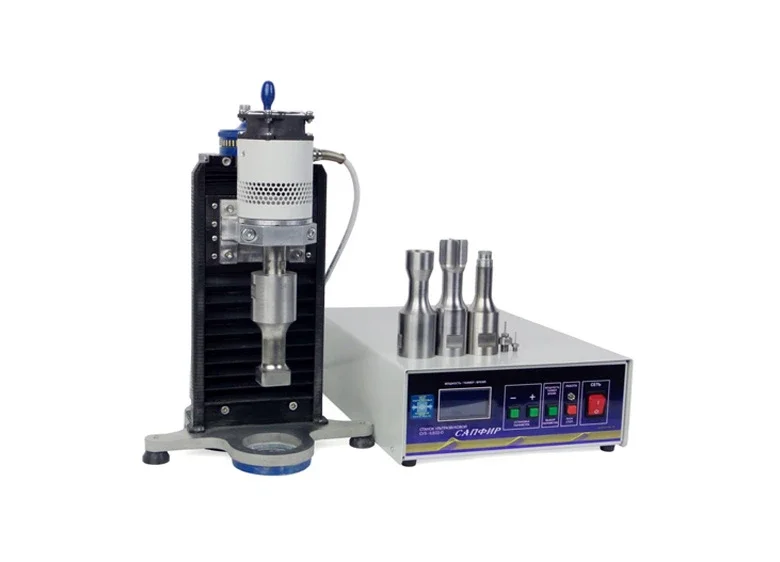

Ультразвуковой технологический аппарат
серии «Сапфир»
‹
›
‹
›
Модель СУЗ-0,8/22-О
(вариант исполнения №2)
Назначение
Размерная обработка хрупких твердых материалов (стекло, камень, керамика) – выполнение сквозных и глухих отверстий произвольной формы, нанесение рельефных рисунков на поверхности и т.п.
Комплектация
Электронный генератор с таймером и регулятором выходной мощности (30-100%), пьезоэлектрическая колебательная система в металлическом корпусе с принудительным воздушным охлаждением, набор сменных рабочих инструментов (до 6 шт.), штатив для ручного вертикального перемещения рабочего инструмента. Возможность автоматизации процесса за счет дополнительной комплектации шаговым двигателем и устройством для его управления (например, задается профиль скорости вертикального перемещения рабочего инструмента). Стоимость автоматизации договорная.
Сущность ультразвуковой обработки заключается в направленном разрушении обрабатываемого материала ударами абразивных зерен, находящихся между материалом и поверхностью колеблющегося с ультразвуковой частотой инструмента. При этом в обрабатываемом материале копируется форма и размеры инструмента.
Сущность ультразвуковой обработки заключается в направленном разрушении обрабатываемого материала ударами абразивных зерен, находящихся между материалом и поверхностью колеблющегося с ультразвуковой частотой инструмента. При этом в обрабатываемом материале копируется форма и размеры инструмента.
Другие варианты исполнения:
1
2
Технические характеристики:
| Мощность, ВА, не более | 800 |
|---|---|
| Частота ультразвуковых колебаний, кГц | 22±1,65 |
| Питание от сети переменного тока напряжением, В | 220±22 |
| Габаритные размеры: электронный генератор, мм | 430х290х115 |
| Габаритные размеры: колебательная система, мм | ∅80x300 |
| Время непрерывной работы, ч | 4 |
| Диаметр выполняемых отверстий, мм | до 45 |
| Скорость обработки (по стеклу, ∅1 мм), мм/мин | до 15 |
Цена с НДС
700 000 ₽
