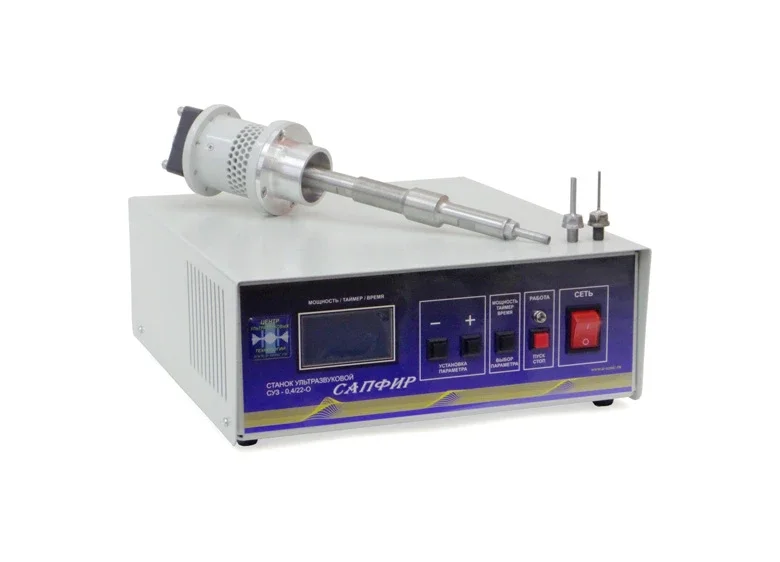

Модель СУЗ-0,4/22-О

Назначение

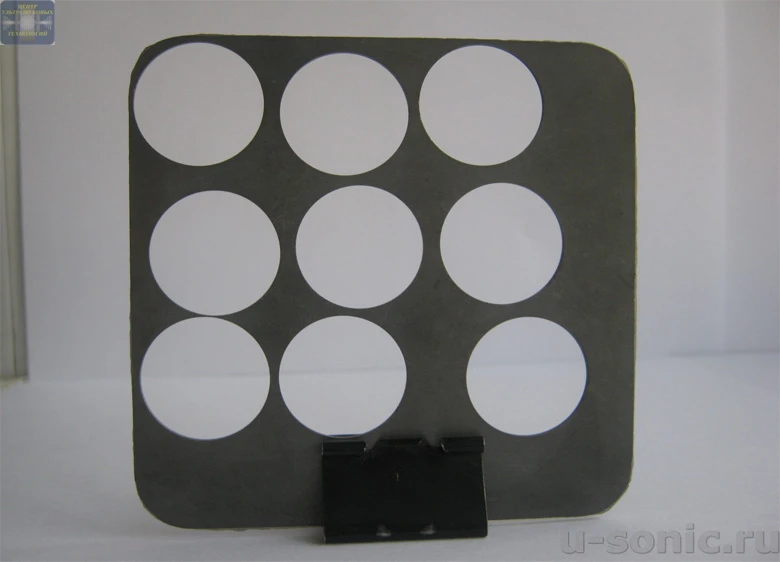

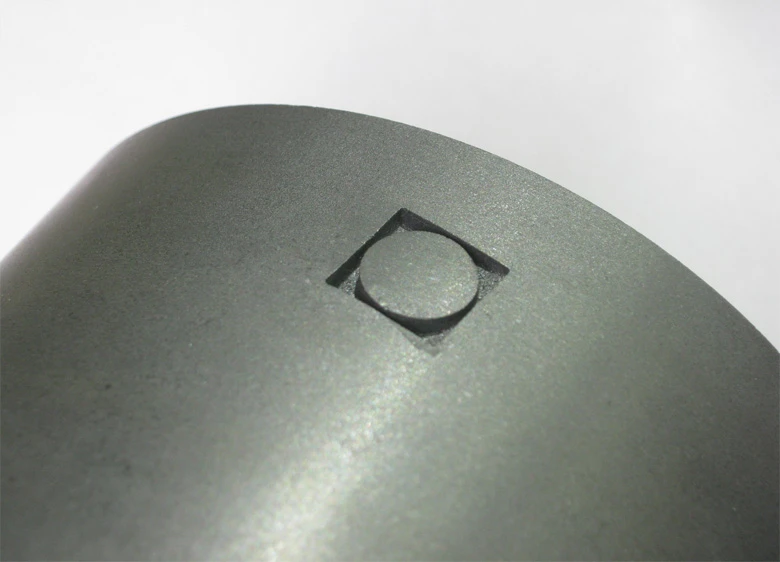

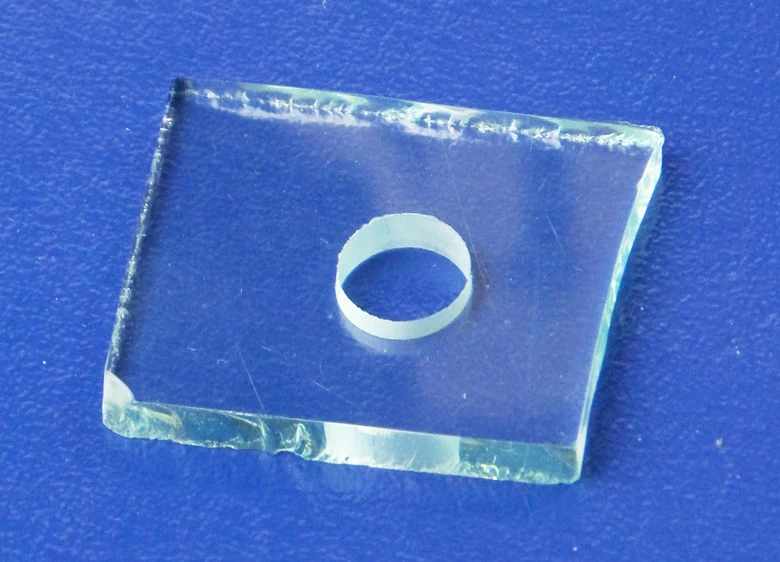

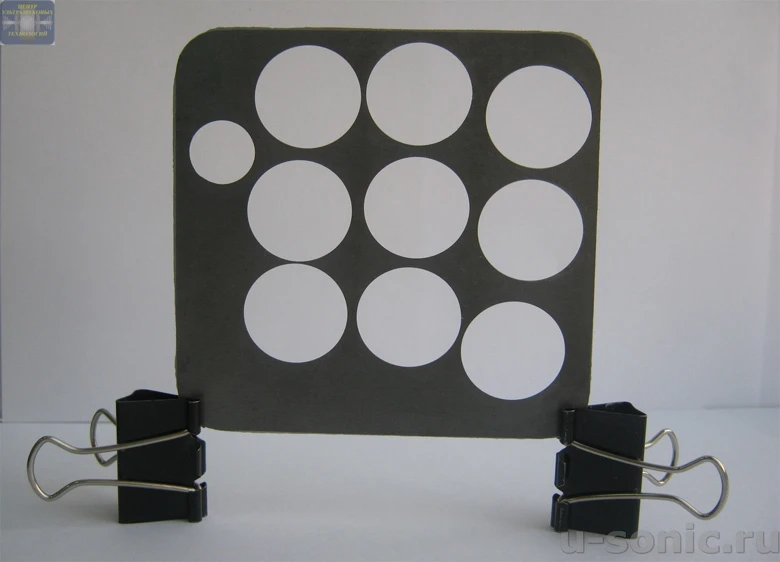

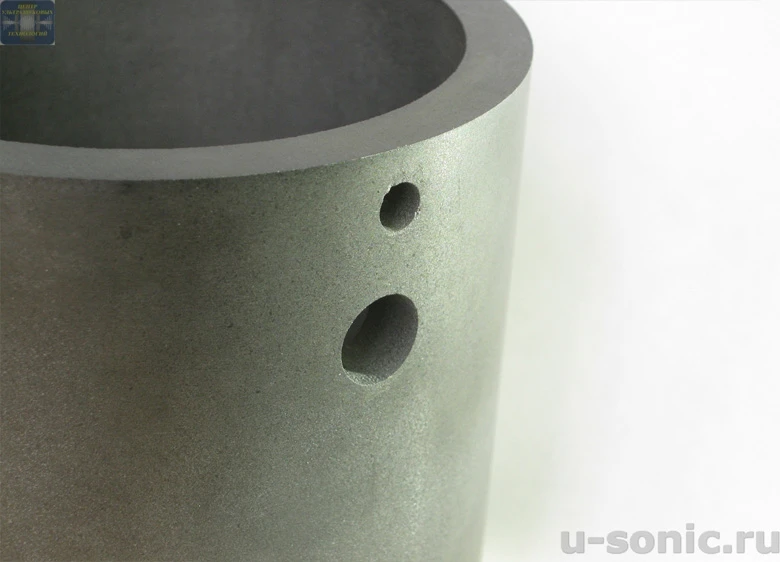

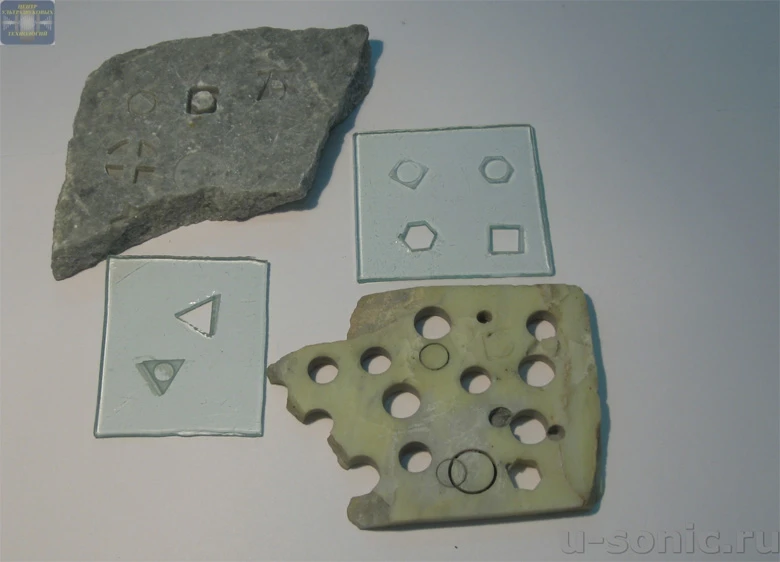

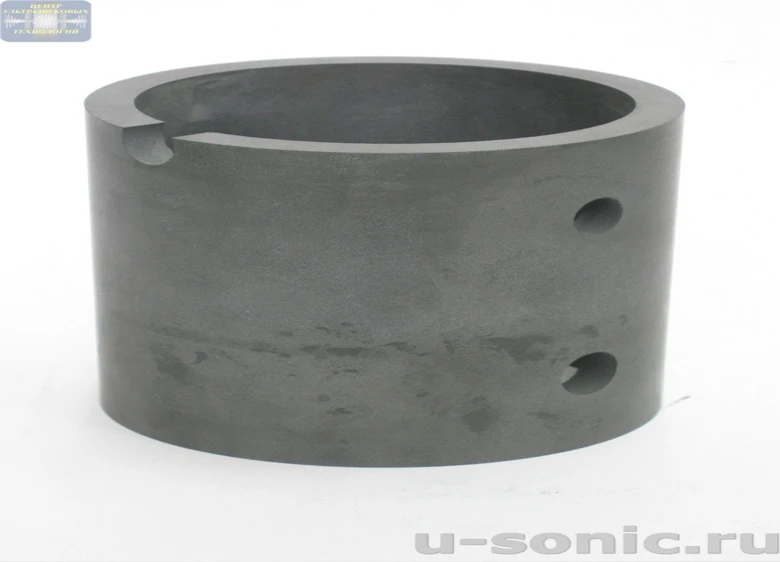

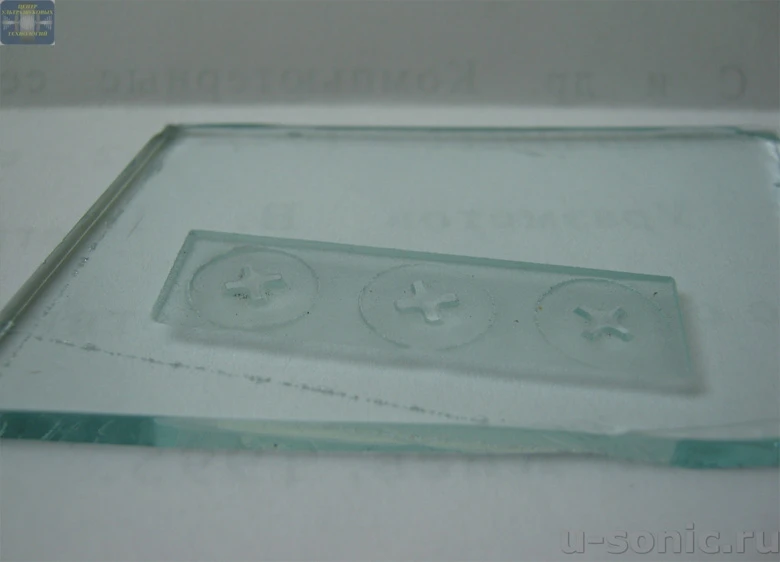

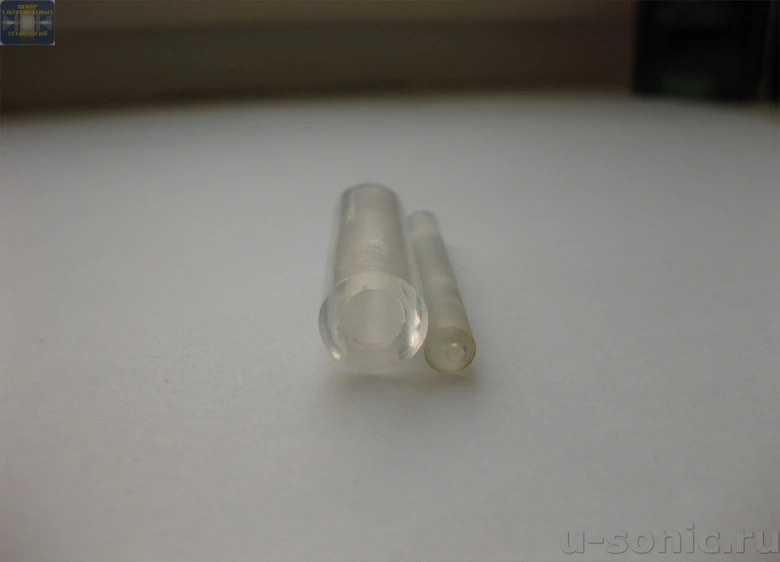

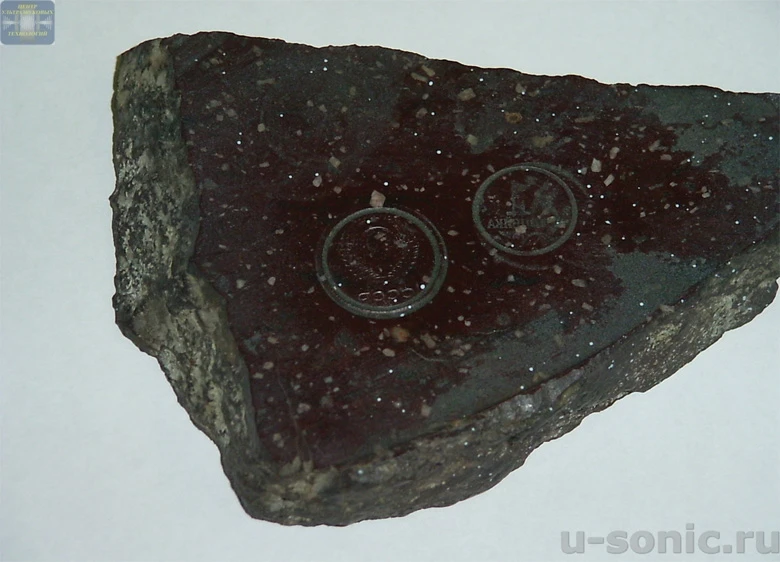

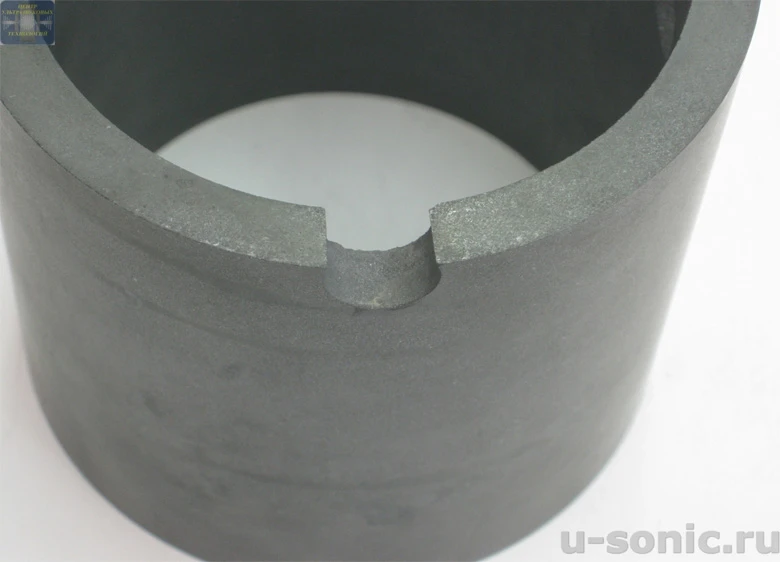

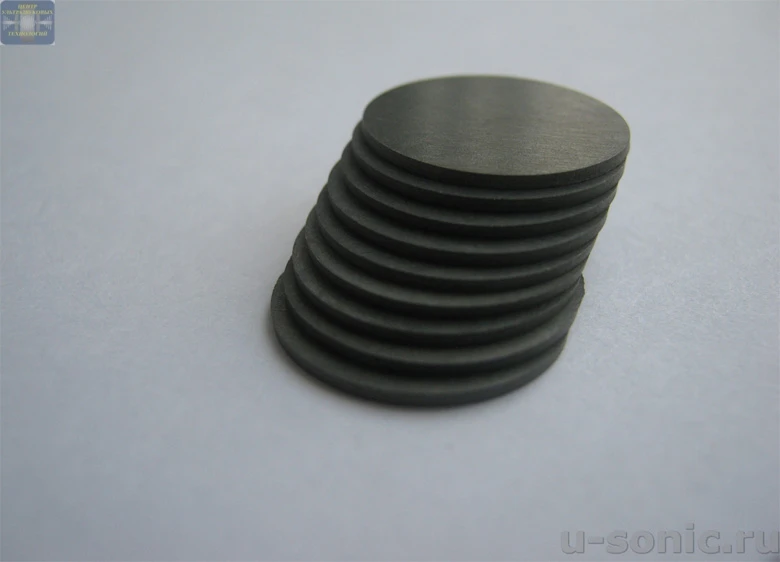

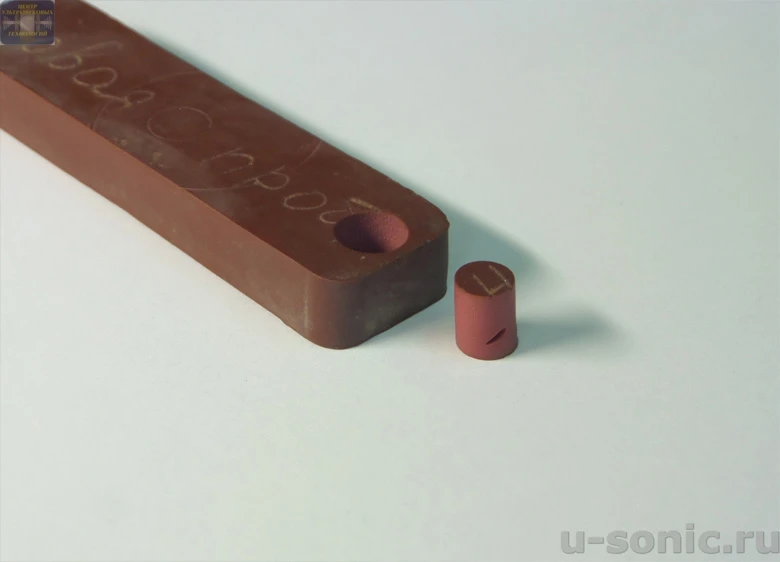

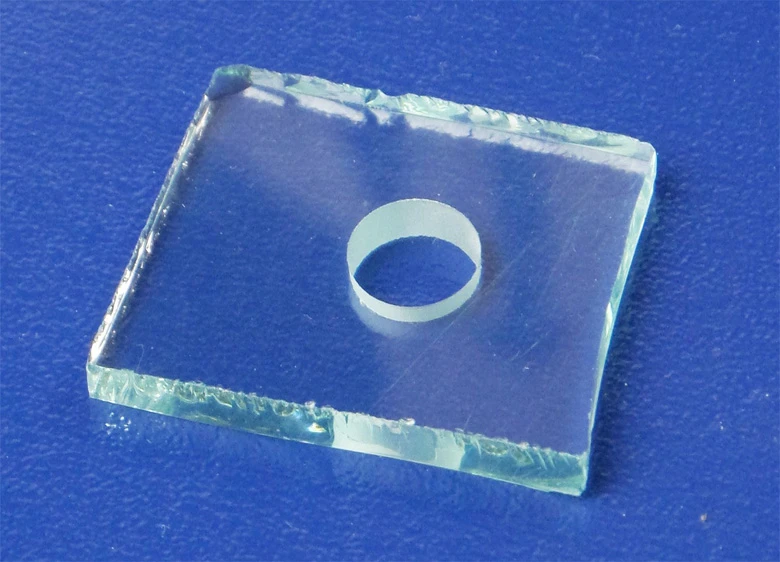

Выполнение сквозных и глухих отверстий произвольной формы в керамиках, стеклах, ювелирных изделиях, полупроводниках, ферритах и т.п.

Комплектация

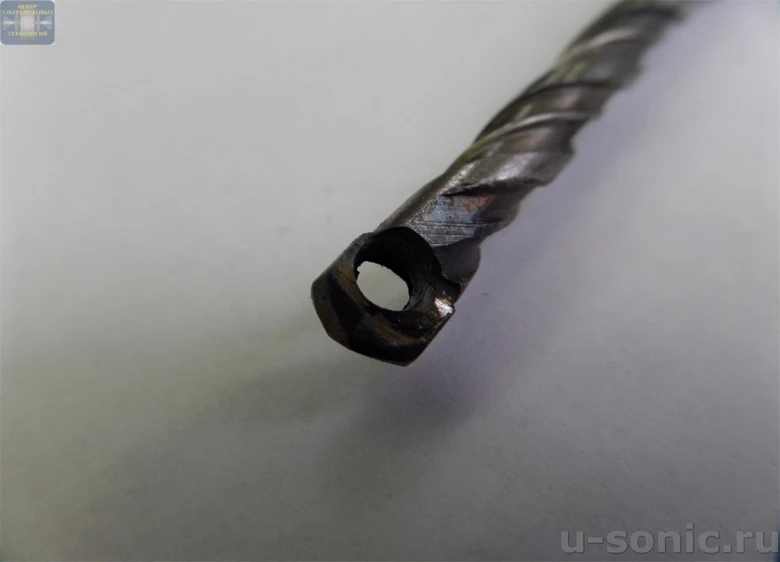

Электронный генератор, малогабаритная пьезоэлектрическая колебательная система в металлическом корпусе с принудительным воздушным охлаждением. Колебательная система может устанавливаться на станину станка для вертикальной подачи или использоваться без станины при выполнении отверстий в вертикальных стенках или труднодоступных местах. Комплектуется набором сменных рабочих инструментов различного диаметра и формы (по согласованию с Заказчиком).

Более полную информацию по ультразвуковой размерной обработке можно найти в монографии ХМЕЛЁВ В.Н., БАРСУКОВ Р.В., ЦЫГАНОК С.Н. «УЛЬТРАЗВУКОВАЯ РАЗМЕРНАЯ ОБРАБОТКА МАТЕРИАЛОВ»

Технические характеристики:

Мощность, ВА, не более	400
Частота механических колебаний, кГц	22±1,65
Питание от сети переменного тока напряжением, В	220±22
Диаметр выполняемых отверстий, мм	от 1,5 до 30
Скорость обработки (по стеклу, ∅1 мм), мм/мин	до 10
Габаритные размеры: электронный генератор, мм	330х290х115
Габаритные размеры: колебательная система, мм	Ø80x150
Время непрерывной работы, ч	4
