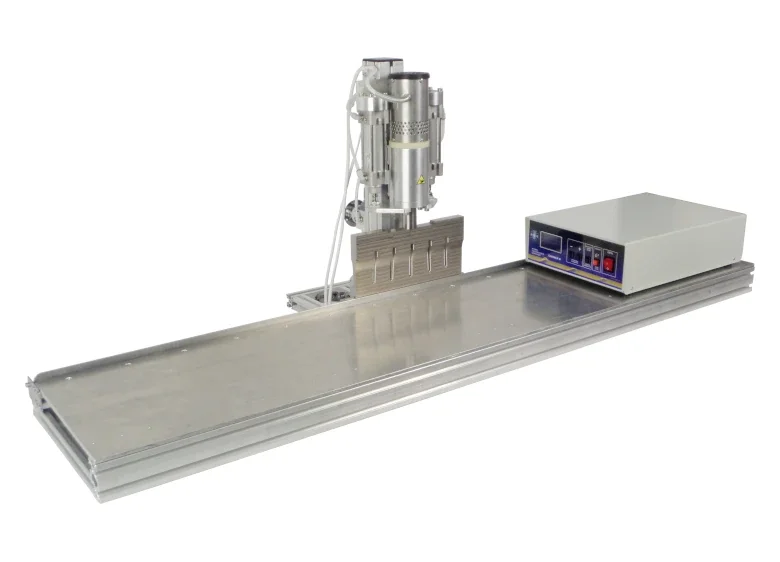

Автоматизированная линия ультразвуковой сварки серии «Гиминей-Л»
Аппарат АУСЛ-3/22-ОШ-270 (Вариант исполнения №2)

Модель АУСЛ-3/22-ОШ-270 (Вариант исполнения №2)

Назначение

Ультразвуковая сварочная линия для соединения многослойных термопластичных материалов методом ультразвуковой низкотемпературной сварки. Реализуется на базе аппарата ультразвукового сварочного серии “ГИМИНЕЙ-Ш” модель АУС-3/22-ОШ-270

Комплектация

Пьезоэлектрическая колебательная система с автоматизированной системой перемещения, электронный генератор с таймером и регулятором выходной мощности.
Другие варианты исполнения:
Вариант исполнения №1
1
Вариант исполнения №2
2

Технические характеристики:

Амплитуда колебаний рабочего инструмента, мкм, не менее 50
Частота механических колебаний, кГц 22±1,65
Размеры излучающей поверхности, мм 270х1,5
Габаритные размеры: электронного блока, мм 430х290х115
Масса электронного блока, кг, не более 8
Система охлаждения принудительная, воздушная
Напряжение питающей сети частотой 50 Гц, В 220±22
Максимальная потребляемая мощность линии, Вт, не более 3000
Диапазон регулирования мощности, % 30-100
Температура окружающего воздуха, °C от +10 до +40
Относительная влажность окружающего воздуха, %, не более 60
Расход сжатого воздуха, л/мин, не более 100
Принцип преобразования электрических колебаний в механические пьезоэффект
Время непрерывной работы, ч, не более, с последующим перерывом, мин, не менее 8 / 30
Габаритные размеры ультразвуковой колебательной системы (без механического блока), мм Ø100х270х450
Масса ультразвуковой колебательной системы, кг, не более (без механического блока) 5
Давление сжатого воздуха питающей пневматической сети, МПа. 0,5-0,7
Цена с НДС
1 500 000 ₽
