Автоматизированная линия ультразвуковой сварки серии «Гиминей-Л»
Аппарат АУСЛ-1/22-ОМ (Вариант исполнения №3)
‹
›

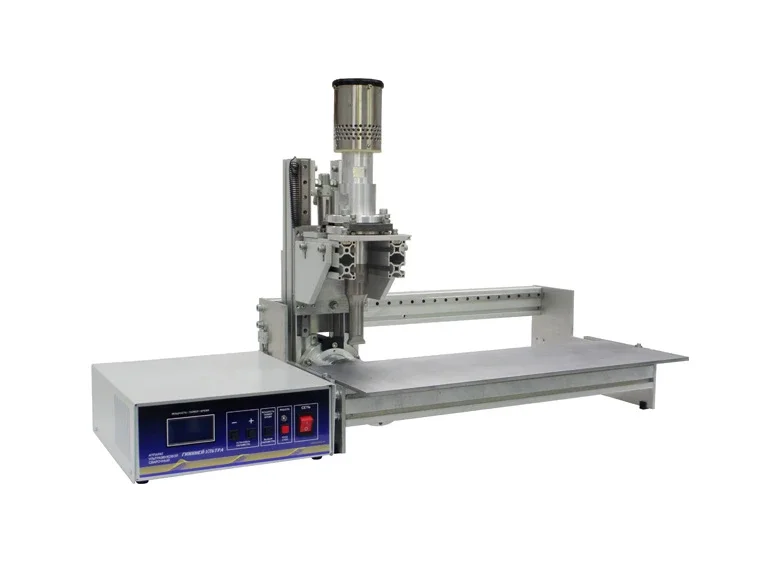

Автоматизированная линия ультразвуковой сварки модель АУСЛ-1/22-ОМ (Вариант исполнения №3)

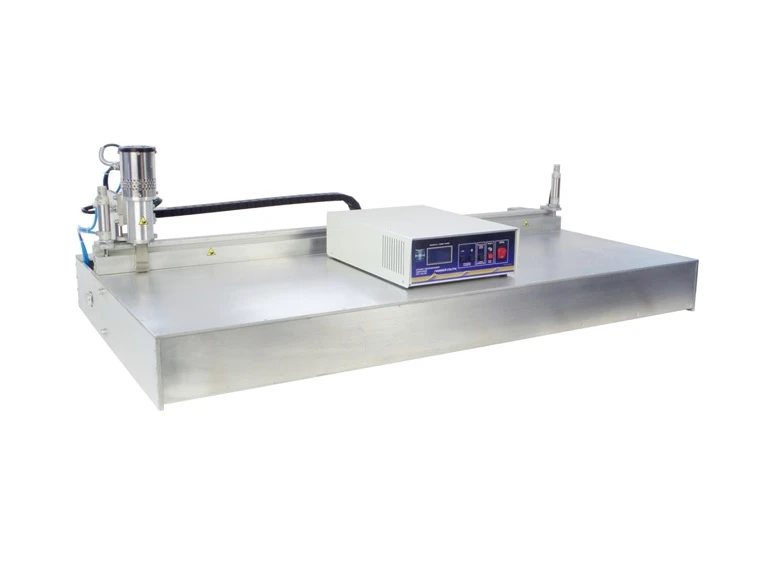

Гиминей-ультра Модель АУСЛ-1/22-ОМ (вариант исполнения №3) Изображение 1

Модель АУСЛ-1/22-ОМ (Вариант исполнения №3)

Назначение

Ультразвуковая сварочная линия для соединения термопластичных материалов непрерывным швом заданной длины. Реализуется на базе аппарата ультразвукового сварочного серии “ГИМИНЕЙ-УЛЬТРА” модель АУС-1/22-ОМ.

Комплектация

Пьезоэлектрическая колебательная система с автоматизированной системой перемещения, электронный генератор с таймером и регулятором выходной мощности, педаль удаленного запуска.
Другие варианты исполнения:
Вариант исполнения №1
1
Вариант исполнения №2
2
Вариант исполнения №3
3
Вариант исполнения №4
4

Технические характеристики:

Габаритные размеры: электронный генератор, мм 430х290х115
Время непрерывной работы, ч 8
Частота механических колебаний, кГц 22±1,65
Перерыв после непрерывной работы, мин, не менее 30
Масса механического блока, кг, не более 50
Система охлаждения принудительная, воздушная
Напряжение питающей сети частотой 50 Гц, В 220±22
Максимальная потребляемая мощность линии, Вт, не более 1000
Диапазон регулирования мощности, % 40-100
Габаритные размеры механического блока (в зависимости от длины формируемого сварного шва), мм: шов 0.5 м шов 1 м шов 1.5 м шов 2 м 750х780х450 1250х780х450 1750х780х450 2250х780х450
Масса электронного генератора, кг, не более 8
Температура окружающего воздуха, °C от +10 до +35
Относительная влажность окружающего воздуха, %, не более 60
Давление сжатого воздуха питающей пневматической сети, атм. 5-7
Расход сжатого воздуха, л/мин, не более 20
Принцип преобразования электрических колебаний в механические пьезоэффект
Амплитуда колебаний сварочного инструмента при максимальной мощности, мкм, не более 40
Стоимость (в зависимости от длины формируемого сварного шва): 0.5 м / 1 м / 1.5 м / 2 м 600 т. руб. / 700 т. руб. / 800 т. руб. / 1 000 т. руб.
Цена с НДС
600 000 ₽
