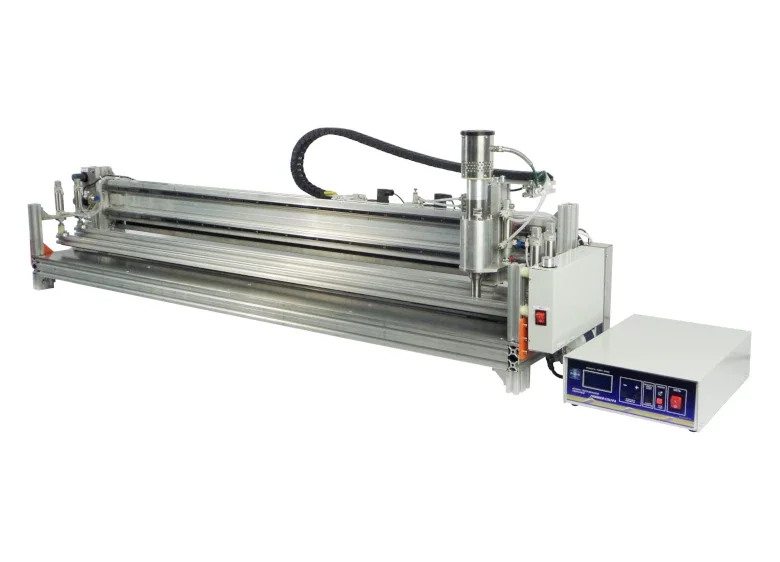

Автоматизированная линия ультразвуковой сварки серии «Гиминей-Л»
Аппарат АУСЛ-1/22-ОМ (Вариант исполнения №4)

Модель АУСЛ-1/22-ОМ (Вариант исполнения №4)

Назначение

Ультразвуковая сварочная линия для соединения термопластичных материалов непрерывным швом заданной длины. Реализуется на базе аппарата ультразвукового сварочного серии “ГИМИНЕЙ-УЛЬТРА” модель АУС-1/22-ОМ

Комплектация

Пьезоэлектрическая колебательная система с автоматизированной системой перемещения, электронный генератор с таймером и регулятором выходной мощности, педаль удаленного запуска.
Другие варианты исполнения:
Вариант исполнения №1
1
Вариант исполнения №2
2
Вариант исполнения №3
3
Вариант исполнения №4
4

Технические характеристики:

Габаритные размеры: электронный генератор, мм 450х290х115
Частота механических колебаний, кГц 22±1,65
Габаритные размеры: механического блока, мм 1950х370х590
Масса механического блока, кг, не более 50
Система охлаждения принудительная, воздушная
Напряжение питающей сети частотой 50 Гц, В 220±22
Максимальная потребляемая мощность линии, Вт, не более 1000
Диапазон регулирования мощности, % 40-100
Масса электронного генератора, кг, не более 8
Температура окружающего воздуха, °C от +10 до +35
Относительная влажность окружающего воздуха, %, не более 60
Давление сжатого воздуха питающей пневматической сети, атм. 5-7
Расход сжатого воздуха, л/мин, не более 20
Принцип преобразования электрических колебаний в механические пьезоэффект
Амплитуда колебаний сварочного инструмента при максимальной мощности, мкм, не более 45
Время непрерывной работы, ч, не более, с последующим перерывом, мин, не менее 8 / 30
Максимальная скорость горизонтального перемещения ультразвуковой колебательной системы, см/сек 10
Максимальная длина формируемого сварочного шва, мм 1550
Ширина формируемого сварочного шва, мм, не менее 3
Цена с НДС
1 900 000 ₽
