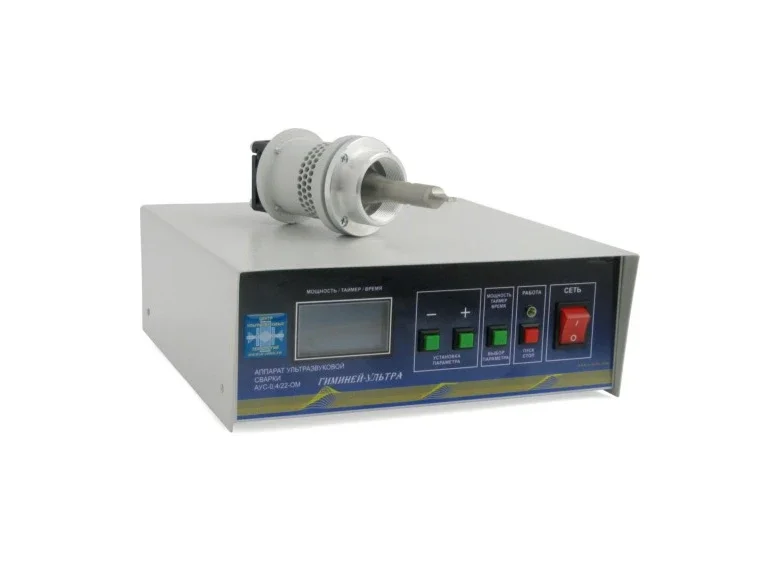

Ультразвуковой сварочный аппарат серии «Гиминей-ультра»

Аппарат АУС-0,4/22-ОМ (Вариант исполнения №1)

‹

›

Ультразвуковой сварочный аппарат модель АУС-0,4/22-ОМ (Вариант исполнения №1)

Гиминей Модель АУС-0,4/22-ОМ (вариант исполнения №1) Изображение 1

Гиминей Модель АУС-0,4/22-ОМ (вариант исполнения №1) Изображение 2

Гиминей Модель АУС-0,4/22-ОМ (вариант исполнения №1) Изображение 3

Гиминей Модель АУС-0,4/22-ОМ (вариант исполнения №1) Изображение 4

Гиминей Модель АУС-0,4/22-ОМ (вариант исполнения №1) Изображение 5

Гиминей Модель АУС-0,4/22-ОМ (вариант исполнения №1) Изображение 6

Гиминей Модель АУС-0,4/22-ОМ (вариант исполнения №1) Изображение 7

Гиминей Модель АУС-0,4/22-ОМ (вариант исполнения №1) Изображение 8

Гиминей Модель АУС-0,4/22-ОМ (вариант исполнения №1) Изображение 9

Гиминей Модель АУС-0,4/22-ОМ (вариант исполнения №1) Изображение 10

Гиминей Модель АУС-0,4/22-ОМ (вариант исполнения №1) Изображение 11

Гиминей Модель АУС-0,4/22-ОМ (вариант исполнения №1) Изображение 12

Гиминей Модель АУС-0,4/22-ОМ (вариант исполнения №1) Изображение 13

Гиминей Модель АУС-0,4/22-ОМ (вариант исполнения №1) Изображение 14

Гиминей Модель АУС-0,4/22-ОМ (вариант исполнения №1) Изображение 15

Гиминей Модель АУС-0,4/22-ОМ (вариант исполнения №1) Изображение 16

Гиминей Модель АУС-0,4/22-ОМ (вариант исполнения №1) Изображение 17

Гиминей Модель АУС-0,4/22-ОМ (вариант исполнения №1) Изображение 18

Гиминей Модель АУС-0,4/22-ОМ (вариант исполнения №1) Изображение 19

Гиминей Модель АУС-0,4/22-ОМ (вариант исполнения №1) Изображение 20

Гиминей Модель АУС-0,4/22-ОМ (вариант исполнения №1) Изображение 21

Гиминей Модель АУС-0,4/22-ОМ (вариант исполнения №1) Изображение 22

Гиминей Модель АУС-0,4/22-ОМ (вариант исполнения №1) Изображение 23

Гиминей Модель АУС-0,4/22-ОМ (вариант исполнения №1) Изображение 24

Гиминей Модель АУС-0,4/22-ОМ (вариант исполнения №1) Изображение 25

Гиминей Модель АУС-0,4/22-ОМ (вариант исполнения №1) Изображение 26

Гиминей Модель АУС-0,4/22-ОМ (вариант исполнения №1) Изображение 27

Гиминей Модель АУС-0,4/22-ОМ (вариант исполнения №1) Изображение 28

Гиминей Модель АУС-0,4/22-ОМ (вариант исполнения №1) Изображение 29

Гиминей Модель АУС-0,4/22-ОМ (вариант исполнения №1) Изображение 30

Гиминей Модель АУС-0,4/22-ОМ (вариант исполнения №1) Изображение 31

Гиминей Модель АУС-0,4/22-ОМ (вариант исполнения №1) Изображение 32

Гиминей Модель АУС-0,4/22-ОМ (вариант исполнения №1) Изображение 33

Гиминей Модель АУС-0,4/22-ОМ (вариант исполнения №1) Изображение 34

Гиминей Модель АУС-0,4/22-ОМ (вариант исполнения №1) Изображение 35

Гиминей Модель АУС-0,4/22-ОМ (вариант исполнения №1) Изображение 36

Гиминей Модель АУС-0,4/22-ОМ (вариант исполнения №1) Изображение 37

Гиминей Модель АУС-0,4/22-ОМ (вариант исполнения №1) Изображение 38

Гиминей Модель АУС-0,4/22-ОМ (вариант исполнения №1) Изображение 39

Гиминей Модель АУС-0,4/22-ОМ (вариант исполнения №1) Изображение 40

Гиминей Модель АУС-0,4/22-ОМ (вариант исполнения №1) Изображение 41

Гиминей Модель АУС-0,4/22-ОМ (вариант исполнения №1) Изображение 42

Гиминей Модель АУС-0,4/22-ОМ (вариант исполнения №1) Изображение 43

Гиминей Модель АУС-0,4/22-ОМ (вариант исполнения №1) Изображение 44

Гиминей Модель АУС-0,4/22-ОМ (вариант исполнения №1) Изображение 45

Гиминей Модель АУС-0,4/22-ОМ (вариант исполнения №1) Изображение 46

Гиминей Модель АУС-0,4/22-ОМ (вариант исполнения №1) Изображение 47

Гиминей Модель АУС-0,4/22-ОМ (вариант исполнения №1) Изображение 48

Гиминей Модель АУС-0,4/22-ОМ (вариант исполнения №1) Изображение 49

Гиминей Модель АУС-0,4/22-ОМ (вариант исполнения №1) Изображение 50

Гиминей Модель АУС-0,4/22-ОМ (вариант исполнения №1) Изображение 51

Гиминей Модель АУС-0,4/22-ОМ (вариант исполнения №1) Изображение 52

Гиминей Модель АУС-0,4/22-ОМ (вариант исполнения №1) Изображение 53

Гиминей Модель АУС-0,4/22-ОМ (вариант исполнения №1) Изображение 54

Гиминей Модель АУС-0,4/22-ОМ (вариант исполнения №1) Изображение 55

Гиминей Модель АУС-0,4/22-ОМ (вариант исполнения №1) Изображение 56

Гиминей Модель АУС-0,4/22-ОМ (вариант исполнения №1) Изображение 57

Гиминей Модель АУС-0,4/22-ОМ (вариант исполнения №1) Изображение 58

Гиминей Модель АУС-0,4/22-ОМ (вариант исполнения №1) Изображение 59

Гиминей Модель АУС-0,4/22-ОМ (вариант исполнения №1) Изображение 60

Гиминей Модель АУС-0,4/22-ОМ (вариант исполнения №1) Изображение 61

Гиминей Модель АУС-0,4/22-ОМ (вариант исполнения №1) Изображение 62

Гиминей Модель АУС-0,4/22-ОМ (вариант исполнения №1) Изображение 63

Гиминей Модель АУС-0,4/22-ОМ (вариант исполнения №1) Изображение 64

Гиминей Модель АУС-0,4/22-ОМ (вариант исполнения №1) Изображение 65

‹

›

Модель АУС-0,4/22-ОМ (Вариант исполнения №1)

Назначение

Соединение конструкционных изделий и листовых материалов методом непрерывной или пошаговой низкотемпературной ультразвуковой сварки.

Комплектация

Электронный генератор с таймером и регулятором выходной мощности (30-100%), пьезоэлектрическая колебательная система в металлическом корпусе с принудительным воздушным охлаждением, рабочий инструмент (форма и размеры рабочего окончания – по согласованию).

Другие варианты исполнения:

Технические характеристики:

Мощность, ВА, не более	400
Частота механических колебаний, кГц	22±1,65
Амплитуда колебаний рабочего инструмента, мкм, не менее	40
Толщина свариваемых материалов: при непрерывной сварке, мм	0,1-2
Размеры излучающей поверхности инструментов, мм	Ø8; 2,5х25; 4х8
Габаритные размеры: электронный генератор, мм	330х290х115
Толщина свариваемых материалов: при точечной сварке, мм	0,1-5
Время непрерывной работы, ч	8
Максимальная скорость сварки (при толщине материала 200 мкм), м/с	0,3
Питание от сети переменного тока напряжением, В	220±22
Габаритные размеры: колебательная система, мм	Ø70х140
