Ультразвуковая сварка полимерных пленок

Для решения технологической задачи сварки полимерных пленок различной толщины (от 10 мкм до 1 мм) мы можем рекомендовать использовать ультразвуковые аппараты серии «Гиминей-ультра».
В состав аппарата для ультразвуковой сварки «Гиминей-ультра» входит ультразвуковой генератор (различной мощности до 200 до 630 Вт), с возможностью регулировки выходной мощности (амплитуды колебаний рабочего окончания) в пределах 5-100% (до 80 мкм). Генератор имеет устройство автоматического поддержания выходной мощности на установленном уровне, встроенный непрерывный/секундный таймер, цифровой индикатор уровня мощности и времени работы. В состав аппарата входит пьезоэлектрическая ультразвуковая колебательная система со встроенным устройством принудительного воздушного охлаждения. В состав колебательной системы входят сварочные инструменты различной формы и размера, предназначенные для формирования непрерывных сварных швов. Эти же инструменты можно использовать для непрерывной резки тканевых материалов с оплавлением кромки. Предлагаемое оборудование предназначено для использования, как в ручном, так и в автоматизированном варианте формирования сварного соединения и резки как непрерывным, так и пошаговым способом.
Использование предлагаемого оборудования позволит производить сварку в требуемых местах изделий и формировать непрерывный сварной шов необходимой длины (производительность 10-40 см/сек).

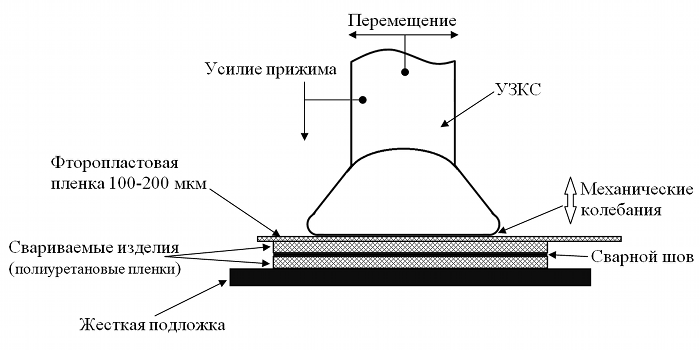

Рис.1 – Схема ультразвуковой сварки полиуретановых пленок


Для осуществления операции сварки пленок и формирования непрерывного сварного шва следует разместить свариваемые материалы на металлической пластине в соответствии со схемой, представленной на рис. 1. При необходимости, свариваемые материалы (в месте сварки) необходимо накрыть фторопластовой пленкой толщиной 100-200 мкм для повышения прочности шва.
Выбрав уровень мощности и интервал времени ультразвукового воздействия, произвести пуск аппарата и обеспечить перемещение рабочего инструмента по фторопластовой пленке с постоянной скоростью и стабильным усилием прижима (200-300Н). После сварки фторопластовая пленка удаляется.
Ультразвуковая сварка проводилась на образцах различных материалов (полиэтилен, полипропилен, лавсан, полиуретан - толщиной до 1 см). Образцы были герметично сварены.
