Сварка заклепок

В состав оборудования для ультразвуковой сварки «Гиминей-ультра» входит ультразвуковой генератор с потребляемой электрической мощностью 400 ВА, с возможностью регулировки выходной мощности в пределах 5-100 %. Генератор имеет устройство автоматического поддержания выходной мощности на установленном уровне, встроенный секундный таймер, цифровой индикатор уровня мощности и времени работы.

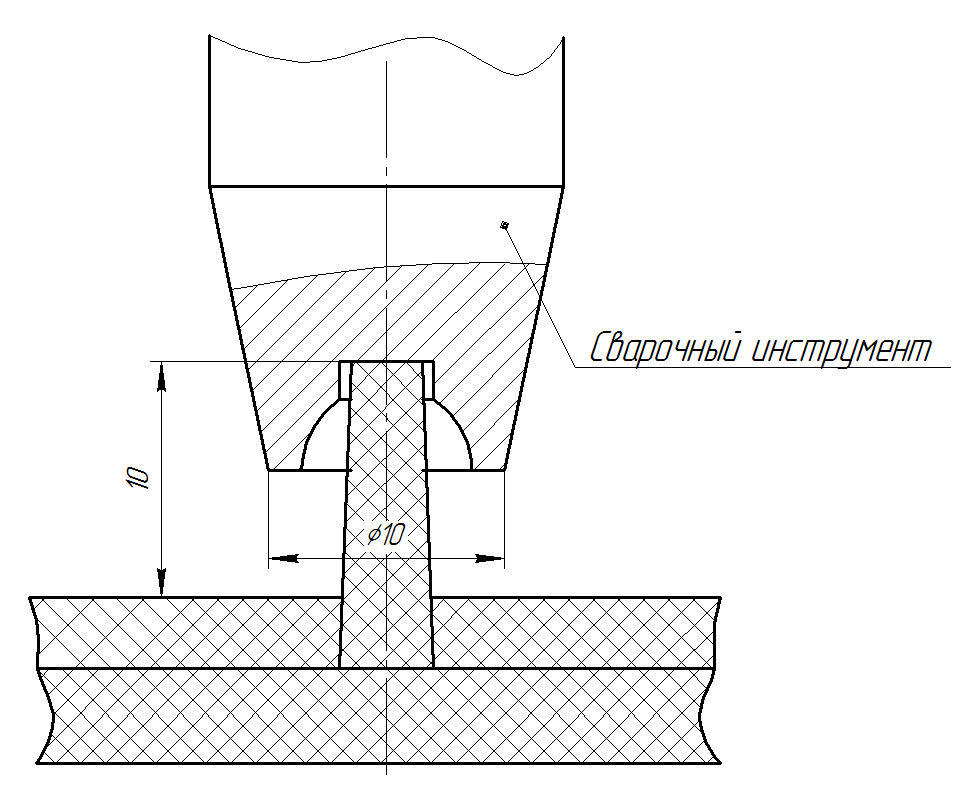

Для запуска/выключения ультразвукового воздействия на ручке предусмотрена дополнительная кнопка. При этом ультразвуковое воздействие осуществляется с параметрами, устанавливаемыми на передней панели генератора (амплитуда ультразвукового воздействия, время сварки, для формирования протяженных сварных швов устанавливается непрерывный режим). В состав аппарата также входит ультразвуковая колебательная система со встроенным устройством принудительного воздушного охлаждения. Сварочный инструмент колебательной системы выполняется сменным. На рисунке представлен эскиз сварочного инструмента с материалами.


Сварочный инструмент будет иметь центровочное отверстие для заклёпки


Для осуществления операции сварки достаточно уложить материалы на металлическую пластину, установить заклёпку, обеспечить прижим рабочего инструмента ультразвуковой колебательной системы к месту получения сварного соединения, с усилием 200-300 Н. Затем необходимо выбрать уровень мощности, и интервал времени ультразвукового воздействия и нажать на кнопку запуска ультразвукового воздействия на рукоятке ультразвуковой колебательной системы.
