Формирование кольцевого сварного шва большого диаметра

Задача: Разработать оборудование для сварки крышки и корпуса противогаза с формированием кольцевого сварного шва, диаметр бачка 100 мм.
Наше предложение: Для решения технологической задачи, связанной с формированием кольцевого сварного шва предлагается использовать аппарат ультразвуковой для сварки кольцевым швом серии «Гиминей-К» модель АУС-3/22-ОК-100, аналогичное представленному на рисунок 1.

В состав специализированного ультразвукового оборудования входит ультразвуковой генератор мощностью до 3 кВт и ультразвуковая колебательная система со сварочным инструментом кольцевого типа для формирования кольцевого сварного соединения шириной 1-2 мм.

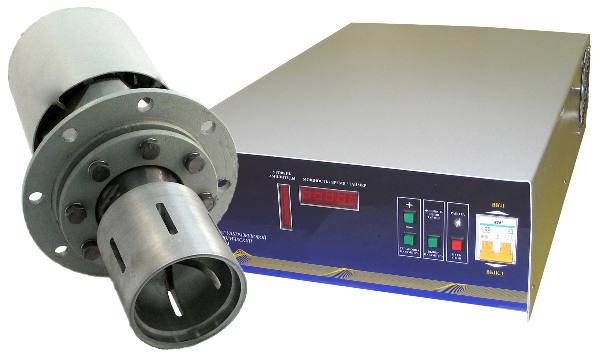

Рисунок 1 - Аппарат ультразвуковой для сварки кольцевым швом серии «Гиминей-К», модель АУС-3/22-ОК-100

Рисунок 2 – Штатив с образцом изделия


Такое оборудование можно использовать для формирования кольцевого сварного соединения в ручном, или автоматизированном варианте. Для обеспечения сварки в ручном режиме необходимо уложить свариваемые изделия на металлическую поверхность для упора, установить и отцентрировать сварочный инструмент на свариваемые поверхности, обеспечить прижим сварочного инструмента к свариваемым поверхностям с усилием 500-1000 Н при помощи штатива, аналогичного представленному на рисунке 2. Произвести запуск аппарата на время от 1 до 10 секунд (время сварки подбирается в процессе отработки технологии). По окончании сварки аппарат автоматически отключится. Удержать свариваемые изделия в сжатом состоянии в течение 2-3 секунд для стабилизации сварного соединения.
Ультразвуковой генератор имеет возможность регулировки выходной мощности 5-100 %, имеет встроенное устройство автоматического поддержания выходной мощности (амплитуды колебаний) на установленном уровне, имеет необходимые органы управления, кнопку пуск/стоп и кнопку выбора уровня выходной мощности, встроенный непрерывный или посекундный таймер, цифровой индикатор уровня мощности (амплитуды колебаний) и времени работы. На задней панели генераторов расположен помехозащищенный разъем для управления запуском и остановкой ультразвукового воздействия, для применения оборудования на автоматизированных линиях. На задней и боковой панели генератора расположены вентиляционные отверстия для воздушного охлаждения.
В состав оборудования входит ультразвуковая колебательная система со встроенным устройством принудительного воздушного охлаждения, резьбовым или фланцевым соединением для установки в механизированные системы прижима - перемещения. До резьбового соединения, предназначенного для крепления, рабочий инструмент и ультразвуковая колебательная система выполнена герметичной. Верхняя часть корпуса от брызг защиты не имеет.
Кроме этого, для обеспечения сварки деталей необходимо изготовление дополнительного оборудования и оснастки, штатива, опоры специальной формы под свариваемое изделие. В зависимости от того для какой сварки будет использовано наше ультразвуковое оборудование, для ручной сварки, или автоматической будет складываться стоимость и срок изготовления оборудования.
